Micro Mini Piccola Acqua Francis Pelton Turgo Kaplan Turbina idroelettrica Magnete permanente Generatore alternatore EPC
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wawushan |
| Certificazione: | ISO9001 |
| Numero di modello: | HLA-024 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 180 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | mesi 1+unit+4 |
|
Informazioni dettagliate |
|||
| Tipo di macchina: | Turbina Francis | Materiale del corridore: | Acciaio inossidabile |
|---|---|---|---|
| Modello della disposizione: | Orizzontale | banderuola guida: | Acciaio inossidabile |
| diametro del corridore: | 1,15 m | Efficienza: | 910,4% |
| testa dell'acqua: | 88 metri | Misuratore di portata: | 20,9 m3 |
| Evidenziare: | turbina orizzontale capa di 88m idro,2000KW Francis Horizontal Hydro Turbine,generatore idroelettrico del fiume capo di 88m |
||
Descrizione di prodotto
Turbine idrauliche da 2000 kW per l'elettricità per la centrale idroelettrica

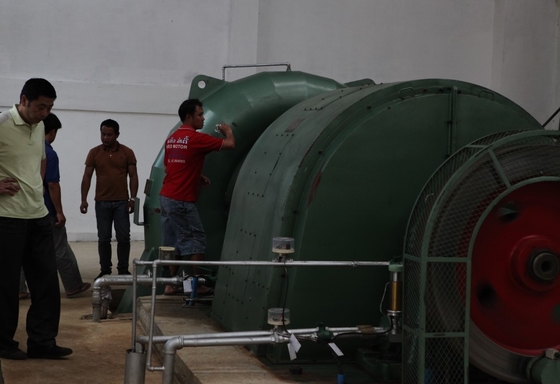

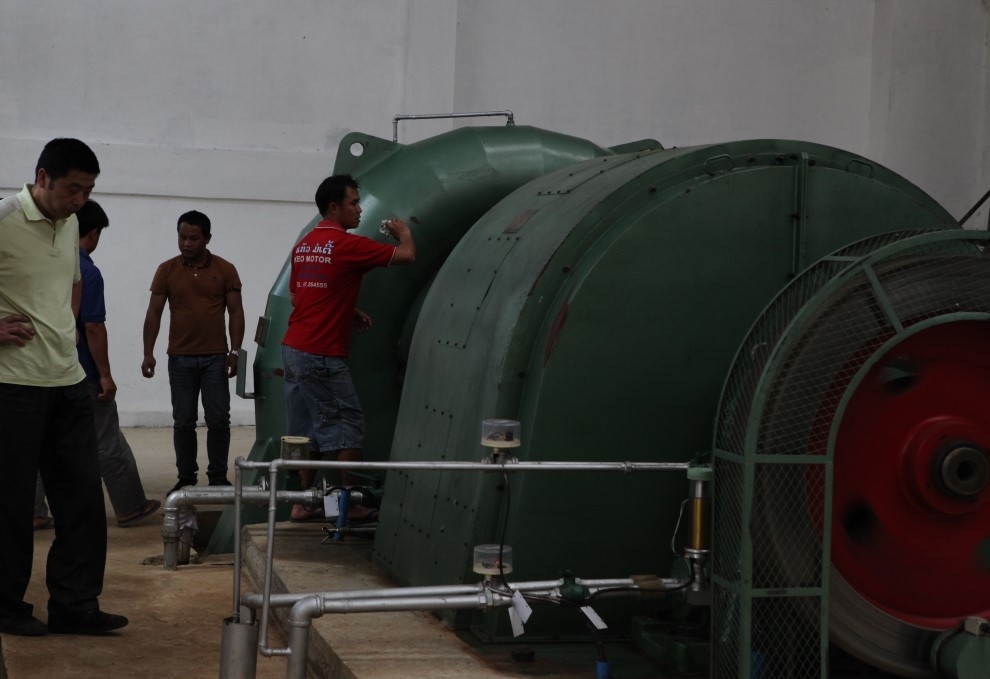

Visualizzazione
Specificità
| Nome | Generatore a turbina ad acqua da 2000 kW |
| Capo d'acqua | 88 metri |
| Diametro del corridore | 2.90m |
| Capacità | 2000 kW |
| Frequenza | 50 Hz |
| Voltaggio del generatore | 400 V |
| Modello di layout | Orizzontale |
| Materiale (le lame) | Acciaio inossidabile ZG0Cr13Ni4Mo |
| L' eccitazione. | Non spazzolato |
| Isolamento del generatore | F/F |
| Durata di vita | 30 ~ 50 anni |
1. parti di ingresso dell'acqua
Le parti di ingresso dell'acqua sono costituite da un tubo di collegamento, una valvola di ingresso della turbina e un giunto di espansione.viene utilizzato anche per chiudere l'unità e tagliare il flusso d'acqua nell'acqua dinamica quando l'unità è in stato di emergenza e il distributore della turbina si rompeLa giunzione di espansione viene utilizzata per compensare l'errore di installazione e per la comodità della manutenzione.Una estremità del tubo di collegamento è collegato con la valvola di ingresso della turbinaUn'altra estremità è collegata al tubo della centrale elettrica (saldato in loco).
2- Cassa a spirale.
La cassa a spirale è una parte di saldatura, dotata di una paletta guida fissa.Cassa a spirale deve rendere l'acqua diventare numero di vortice di flusso d'acqua e guida l'acqua a fluire regolarmente in apparecchiatura guida vane e corridore lungo la circonferenzaÈ dotato di una valvola di sollevamento dell'aria sulla parte superiore della cassa a spirale per scaricare l'aria quando si riempie inizialmente l'acqua.
3Corridore.
Il corridore è il cuore della turbina, può trasferire l'energia dell'acqua all'energia meccanica.La fascia e la lama sono in acciaio inossidabile ZG0Cr13Ni4Mo che ha prestazioni perfette di anticavitazione.La corona e la fascia adottano sigillamento di tipo gap per ridurre le perdite d'acqua.La forma di ciascuna lama del corridoio deve essere lavorata secondo la norma GB/T 10969 "Specificità per i componenti di passaggio dell'acqua delle turbine idrauliche"Il corridoio è saldato e trattato termicamente secondo specifiche speciali, sottoposto a ispezione non distruttiva secondo la norma ASME.Il corridore è sottoposto a prova di equilibrio statico dopo l'elaborazioneSedici fori φ22 si trovano sulla corona del corridore per ridurre la pressione esercitata sul corridore dall'acqua.
4. parte dell' albero principale
È costituito da un albero principale, una ruota volante, ecc. Questo tipo di unità di generazione idraulica adotta quattro punti di appoggio.Disco di tipo gettato volante volante transitorio stabilizza l'unità quando regolare. Collegare l'albero principale e il corridore con chiave piatta per soddisfare l'intercambiabile. Collegare la turbina e il generatore da accoppiatore a molla per una facile installazione.
5. Sigillatura di servizio dell'albero principale
Il sigillo di servizio dell'albero principale è un set di imballaggio, situato sul passaggio dell'albero principale attraverso il coperchio anteriore.Il manico dell'albero in acciaio inossidabile si trova dove l'albero principale entra in contatto con l'imballaggioL'imballaggio è in PTFE rinforzato, anti-friczione, anticorrosione.
6. Assemblaggio di tubi a bocchetta
L'assemblaggio del tubo di trasmissione è costituito da tubo di diffusione, gomito del tubo di trasmissione e cono del tubo di trasmissione, guidare il flusso d'acqua verso il corso inferiore, utilizzare l'energia potenziale del flusso d'acqua all'altezza di aspirazione,riciclare l'energia cinetica principale del flusso all'uscita del corridore mediante la sua diffusione. tutte le flange di collegamento devono essere sigillate, la profondità di immersione del tubo di assorbimento non deve essere inferiore a 40 cm per evitare l'ingresso di aria nel tubo di assorbimento.L'aria naturale viene riempita fino al basso del corridore attraverso la parte superiore del tubo di diffusione per garantire il funzionamento costante della turbina quando la vela guida è aperta parzialmente.
7. Assemblaggio servomotore
È costituito da servomotore, forchetta e auricolare.
Il governatore regola l'apertura della vela guida attraverso servomotore, forcella, perno per orecchie e anello di controllo in base al cambiamento di carico.
8. manometro e manometro a vuoto
Il manometro è posizionato su una cassa a spirale per osservare la pressione nella cassa a spirale.I colli devono essere dotati di condotte a manometro e a misuratore di vuoto per chiudere e aprire le condotte..
9. Dispositivo di frenatura
Adotta 2 freni pneumatici a pistone, la pressione di servizio è di 0,5 ~ 0,7 MPa.
Adottare il principio pneumatico per il freno. Fornire la fonte di pressione attraverso un tubo di acciaio senza saldatura al freno, spingere la piastra del freno per strofinare la ruota di mosca per fermare l'unità.In caso di perdita di aria durante il funzionamento, adottare un metodo appropriato per risolverlo, ad esempio stringere il dado sciolto con una chiavetta o sostituire il materiale di tenuta.Adottare la frenata solo quando la velocità dell'unità scende al di sotto del 30% della velocità nominale!
1.Il pacchetto del progetto
a. Verifica dei documenti presentati
b. Audizione dei documenti da parte dell'autorità
c. Firma del contratto
2Progettazione ingegneristica
a. Selezione di un equipaggiamento completo secondo la richiesta o la raccomandazione di Runh Power o la richiesta del commissario.
b. Progettazione del layout complessivo e di tutti i sottosistemi all'interno del parametro della centrale elettrica.
c. Selezione del personale che partecipa al progetto
d. Presentazione di una soluzione tecnica al commissario per la revisione e l'approvazione.
3Acquisto di attrezzature e trasporti
a. Turbogeneratori e loro sistemi ausiliari (caldaia, raccoglitore di acqua di condensazione, deaeratore, super riscaldatori ad alta e bassa pressione, sistema di distribuzione dell'energia, ecc.)
b. Tutti i materiali da costruzione, gli strumenti, i pezzi di ricambio e le altre necessità del progetto
4. Costruzioni civili
a. Tutti i lavori di costruzione civile entro il parametro della centrale elettrica
5. Operazione e manutenzione
a. Esercizio della centrale elettrica (consigli tecnici)
b. manutenzione e ispezione regolari
c. Programma di formazione tecnica per il personale delle centrali elettriche
d. Revisione generale
6Installazione e collaudo
a. Installazione e collaudo di tutti i sistemi e attrezzature forniti da Runh Power
b. Installazione, collaudo e esecuzione di tutti i sistemi di una centrale elettrica
c. Installazione, collaudo e sperimentazione dell'intera centrale elettrica
7Fornitura di ricambi
a. Fornitura a lungo termine di pezzi di ricambio e altri consumabili.
Perche' ha scelto noi?
1- Più di 20 anni di esperienza nel settore, installazione e messa in servizio di oltre 150 apparecchiature ogni anno
2Fornire una proposta completa per la centrale idroelettrica dall'acqua al filo
3- esperienza di realizzazione di progetti di centrali elettriche stranieri quali Francia, Giappone, Stati Uniti, Sudafrica, Sri Lanka, Iran, Asia sudorientale
4- progettazione e fabbricazione di generatori idroelettrici a tensione 400 V,6.3KV. di potenza superiore a 1000kw con 400V
Domande frequenti
1Lei è una società commerciale o una fabbrica?
Siamo un produttore di generatori idroelettrici con oltre 20 anni di esperienza, la nostra fabbrica si trova nel Sichuan ci vorranno 2 ore di guida dopo aver raggiunto l'aeroporto di Shuangliu,Fai una visita alla nostra fabbrica per saperne di più su di noi..
2Che tipo di turbina idrica dovrei scegliere?
Abbiamo bisogno di conoscere la testa dell'acqua, la portata, il livello di tensione, la frequenza, on-grid o off-grid funzionamento, livello di automazione da voi per lavorare la soluzione
3: Puoi fare l'EPC per la centrale idroelettrica?
Sì, possiamo progettare, produrre e installare le attrezzature, invieremo tecnici e lavoratori per installare le attrezzature.
