turbina della ruota idraulica della turbina 550Kw 750kw Pelton di Pelton della testa dell'acqua di 180m idro
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wawushan |
| Certificazione: | ISO9000 |
| Numero di modello: | CJA-061 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 180 giorni wordking |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | mesi 1+unit+4 |
|
Informazioni dettagliate |
|||
| pala di guida: | Acciaio inossidabile | ugello: | 1 |
|---|---|---|---|
| efficienza: | 97.3% | Frequenza: | 60HZ |
| Rotazione: | 1500 GIRI/MIN. | testa dell'acqua: | 180m |
| Evidenziare: | turbina di Pelton della testa dell'acqua di 180m idro,turbina della ruota idraulica di 750kw Pelton,il pelton 750kw spinge l'idro generatore |
||
Descrizione di prodotto

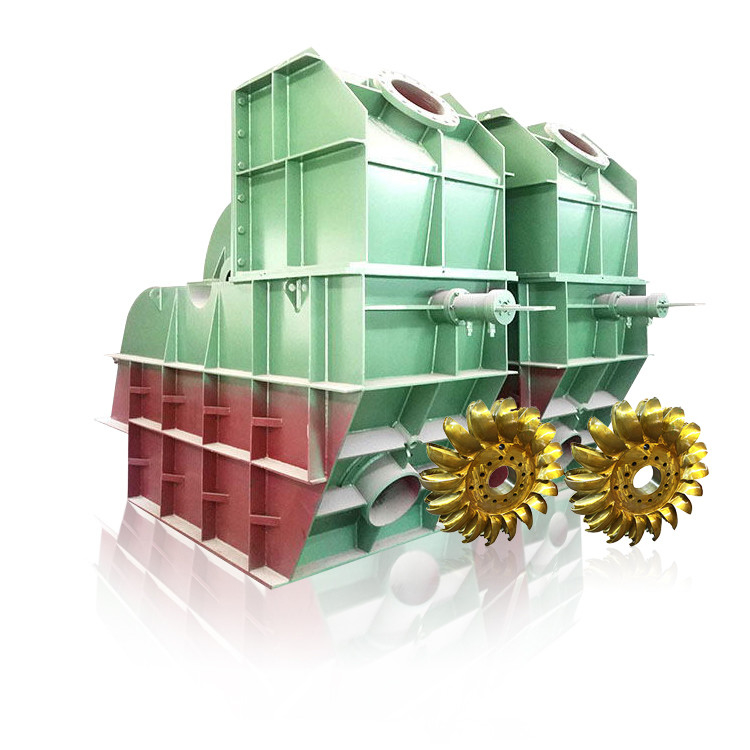

Idro turbina Pelton 550Kw 750kw
Corridore e secchi
Il corridore è una parte di rotazione della turbina. È un disco circolare sulla periferia di cui una serie di secchi hanno spaziato uniformemente sono riparati.
I secchi sono fatti da due che la ciotola emisferica si è unita. Ogni i secchi hanno una parete fra la ciotola emisferica due chiamata separatore.
Il separatore spacca il getto di acqua che colpisce i secchi in due parti uguali ed il getto di acqua esce al bordo esterno del secchio.
I secchi sono progettati in tal modo che il getto di colpo dell'acqua i secchi, deviato con 160 gradi - 170 gradi.
I secchi della turbina Pelton si compongono di ghisa, del bronzo dell'acciaio fuso o dell'acciaio inossidabile.
Rottura del getto
Quando il getto di acqua completamente è chiuso spingendo la lancia nella direzione di andata che la quantità di acqua che colpisce il corridore diventa zero. Ma ancora il corridore continua muoversi dovuto l'inerzia del corridore.
Per fermare il corridore nel più breve tempo possibile un piccolo ugello è fornito che dirige il getto di acqua alla parte posteriore delle pale. Questo getto di acqua utilizzato per fermare il corridore della turbina è chiamato rompere il getto.
Perché scelgaci?
1. Più di 20 anni di esperienza dell'industria, installano l'incarico più di dell'attrezzatura 150 ogni anno
2. Fornisca la proposta completa per l'idro centrale elettrica dall'acqua per fissare
3. Esperienza straniera abbondante di implementazione di progetto della centrale elettrica quale la Francia, Giappone, U.S.A., Sudafrica, Sri Lanka, Iran, Sud-est asiatico
4. Progettazione e fabbricazione di idro generatore di corrente con tensione 400V, 6.3KV. la capacità supera 1000kw con 400V
| Unità del generatore di turbina Pelton CJA237/475 | Generatore | Uscita dell'unità (chilowatt) | |||||
| Turbina | |||||||
| Tipo | Testa dell'acqua (m) | Scarico (³ /s di m.) | Uscita (chilowatt) | Velocità (r/min) | Tipo | Capacità (chilowatt) | |
| CJA237/475-1*7 | 200 | 0,232 | 383,2 | 750 | SFW320-8/850 | 320 | 358,3 |
| 220 | 0,243 | 440,5 | SFW400-8/850 | 400 | 414,1 | ||
| 240 | 0,254 | 502 | SFW500-8/850 | 500 | 474,4 | ||
| 260 | 0,264 | 572 | 1000 | SFW500-6/850 | 500 | 540,5 | |
| 280 | 0,274 | 643,5 | SFW630-6/990 | 630 | 608,1 | ||
| 300 | 0,284 | 714,6 | SFW630-6/990 | 630 | 675,3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0,086 | 176,3 | 750 | SFW160-8/650 | 160 | 162,9 |
| 300 | 0,0896 | 200,4 | SFW200-8/740 | 200 | 185,8 | ||
| 325 | 0,0932 | 225,8 | SFW200-8/740 | 200 | 209,3 | ||
| 350 | 0,0969 | 252,8 | SFW250-8/740 | 250 | 235,1 | ||
| 375 | 0,1005 | 279,8 | SFW250-8/740 | 250 | 260,2 | ||
| 400 | 0,103 | 309 | 1000 | SFW250-8/740 | 250 | 287,4 | |
| 425 | 0,1077 | 341,3 | SFW320-6/740 | 320 | 320,1 | ||
| 450 | 0,1098 | 368,4 | SFW320-6/740 | 320 | 345,5 | ||
| 500 | 0,119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0,131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0,141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0,261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0,271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0,28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0,289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0,298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0,307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0,315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0,327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021,9 | |
| 420 | 0,335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0,343 | 1287 | SFW1250-6/1180 | 1250 | 1203,3 | ||
| 460 | 0,351 | 1382 | SFW1250-6/1180 | 1250 | 1292,2 | ||
| 480 | 0,359 | 1476 | SFW1250-6/1180 | 1250 | 1380,1 | ||
| 500 | 0,366 | 1567 | SFW1600-6/1180 | 1600 | 1465,1 | ||
La società ottiene 11 brevetto e molti premi dall'autorità ufficiale, inoltre otteniamo il certificato di QMS ISO9001 (2008). La nostra società ottiene buon tecnico e la cooperazione allo sviluppo con l'università di Sichuan, l'università di Xihua e la ricerca provinciale di R & S della macchina di Sichuan. Siamo subappaltatore di un certo produttore famoso del generatore a turbina dell'acqua quale il dicembre: Chongqing Water Turbine Works co., srl, ecc.
Otteniamo il buon supporto tecnico dall'università e dall'appaltatore che ci permettono un migliore produttore con forte abilità della tecnologia ed esperienze ricche del progetto.
