testa dell'acqua del generatore 120m dell'idro della turbina di 1200kw Pelton idro singola dell'ugello ruota di Pelton

1200kw Turbina idro Pelton per la testa dell'acqua 120m 50HZ sulla cintura

1. Dispositivo di regolazione dell'aria e del flusso (lancia)
L'ugello viene utilizzato per aumentare l'energia cinetica dell'acqua che colpirà i secchi o le palette attaccate al corridore.

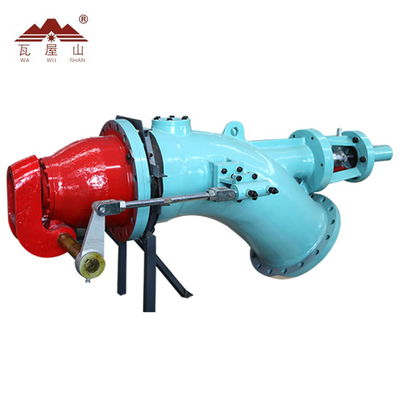

La quantità di acqua che colpisce i secchi è controllata da una lancia, che è installata all'interno dell'ugello e regola il flusso dell'acqua che colpisce le vele del corridore.Un ugello contenente una lancia è mostrato nella figura seguente.
La lancia è un ago conico presente nell'ugello, azionato da una ruota manuale o automaticamente in direzione assiale.
Quando la lancia si muove all'indietro la velocità di flusso dell'acqua aumenta e quando viene spinta in avanti la velocità di flusso dell'acqua diminuisce.

2Corridore e secchioni.
Il corridore è una parte rotante della turbina, un disco circolare sulla cui periferia sono fissati un certo numero di secchi uniformemente spaziati.
I secchi sono costituiti da due ciotole a forma di emisfera unite tra loro, e ogni ciotola ha una parete tra le due ciotole a forma di emisfera chiamata splitter.
Lo splitter divide il getto d'acqua che colpisce i secchi in due parti uguali e il getto d'acqua esce al bordo esterno del secco.
I secchi sono progettati in modo tale che il getto d'acqua colpisca i secchi, deviati da 160 gradi a 170 gradi.
I secchi della turbina Pelton sono costituiti da ghisa, acciaio fuso, bronzo o acciaio inossidabile.

3- Casco.
Previene lo spruzzo dell'acqua e aiuta a scaricare l'acqua nella pista di gara.
Le piastre in ghisa o in acciaio sono utilizzate per realizzare l'involucro del generatore idroturbina a pelton da 1000 kW.

4Un jet di rottura.
Quando il getto d'acqua si chiude completamente spingendo la lancia in avanti la quantità di acqua che colpisce il corridore diventa zero.Ma ancora il corridore continua a muoversi a causa dell' inerzia del corridore.
Al fine di fermare il corridore nel minor tempo possibile è fornito un piccolo ugello che dirige il getto d'acqua nella parte posteriore delle pale.Questo getto d'acqua usato per fermare il corridore della turbina si chiama getto di rottura.

Specificità

Perche' ha scelto noi?

1- Più di 20 anni di esperienza nel settore, installazione e messa in servizio di oltre 150 apparecchiature ogni anno

2Fornire una proposta completa per la centrale idroelettrica dall'acqua al filo

3- esperienza di realizzazione di progetti di centrali elettriche stranieri, quali Francia, Giappone, Stati Uniti, Sudafrica, Sri Lanka, Iran, Asia sudorientale

4- progettazione e fabbricazione di generatori idroelettrici a tensione 400 V,6.3KV. di potenza superiore a 1000kw con 400V

Prendiamo più di 100 serie di macchine per il processo di produzione tra cui la macchina di lavorazione e la macchina di prova.generatore sincrono, regolatore di velocità, eccitatore senza spazzole, apparecchiature idrauliche ecc. con set di turbine di potenza inferiore a 20 MW.

La società ottiene 11 brevetti e molti premi dall'autorità ufficiale, otteniamo anche il certificato di QMS ISO9001 (2008).La nostra azienda ottiene una buona cooperazione tecnica e di sviluppo con l' università del Sichuan, Xihua università e ricerca e sviluppo di macchine della provincia del Sichuan. Siamo subappaltatori di alcuni famosi produttori di generatori di turbine ad acqua come DEC: Chongqing Water Turbine Works co., LTD, ecc.

Riceviamo un buon supporto tecnico da parte dell'università e dell'appaltatore che ci permette di essere un produttore migliore con una forte competenza tecnologica e ricche esperienze di progetto.
