testa dell'acqua del centrale elettrico 70m di 5Mw Francis Hydro Turbine For Mini
Dettagli:
| Luogo di origine: | Sichuan |
| Marca: | Wawushan |
| Certificazione: | ISO9000 |
| Numero di modello: | HLA-063 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 150 giorni del lavoro |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1 mese dell'insieme 4-5 |
|
Informazioni dettagliate |
|||
| testa dell'acqua: | 70 m. | Scorrimento dell'acqua: | ³ /s di 0.91m |
|---|---|---|---|
| Materiale del corridore: | Acciaio inossidabile | efficienza: | 92.6% |
| Capacità: | 500kw | Frequenza: | 60HZ |
| Fattore di potenza: | 0,81 | Efficienza stimata: | 93% |
| Evidenziare: | 5Mw Francis Hydro Turbine,Testa di Francis Hydro Turbine 70m,sistema della turbina dell'acqua 5Mw |
||
Descrizione di prodotto
Testa dell'acqua del centrale elettrico da 5 Mw Francis Hydro Turbine For Mini 70m
| Francis Turbine Water Head | 25m - 550m |

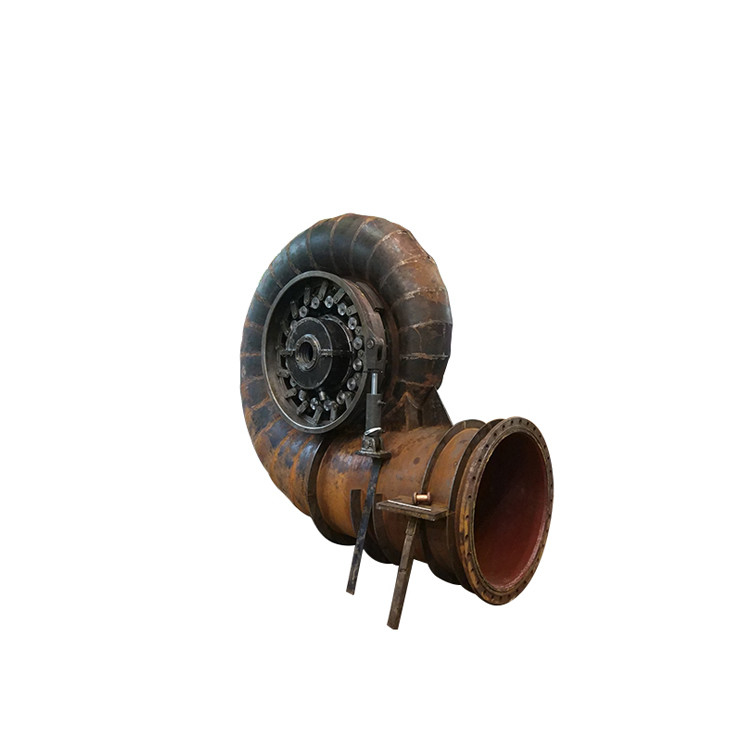

| Francis Main Components | Intelaiatura a spirale, pale di soggiorno, pale di guida, corridore, metropolitana di progetto |
| Materiale del corridore | Acciaio inossidabile ZG0Cr13Ni4Mo |
| Modello della disposizione | Orizzontale o verticale |
| Isolamento del generatore | F/F |
| Efficienza della turbina dell'acqua | 92% - 94% |
| Efficienza del generatore | 93% - 96% |
| Tensione del generatore | 400V, 800V, 6300V, 10500V |
| Valvola della turbina | Valvola a farfalla, valvola a saracinesca, valvola a sfera |
| Luogo d'origine | Meishan, Cina |
| Marca | Woonergy |
| Porto dell'imbarco | Shanghai, Cina |
La turbina Francis originale è stata modificata di tanto in tanto per migliorare il suo efficienty ed oggi, un efficienty di più di 93% è stato raggiunto. La turbina Francis è versatile e può lavorare sopra una vasta gamma molto delle teste dal 25m in poi a 550m. Ciò è un tipo di reactin di turbina in cui l'acqua è ammessa ad alta pressione nel corridore e l'energia di pressione è convertita in energia meccanica, a causa della reazione dell'acqua quando travling sopra le pale curve. Mentre la pressione dentro la turbina varia, la turbina Francis inoltre è chiamata una turbina variabile di pressione.
Curva caratteristica multipla di A978 Francis Water Turbine
La forma del corridore dipende dalla testa, dall'uscita e dalla velocità specifica di una turbina. I numeri delle pale del corridore dipende dalla testa, dall'uscita e dalla velocità di rotazione del corridore. Può variare 10 - 20. Questo numero può essere più di meno del numero delle pale di guida. Per impedire l'acqua sotto pressione dall'escludere i corridori e dall'individuazione del suo modo direttamente la pala di guida al tubo di progetto, gli anelli sigillanti hanno chiamato gli anelli del labirinto sono forniti all'uscita del corridore sul fronte esterno alla banda.
