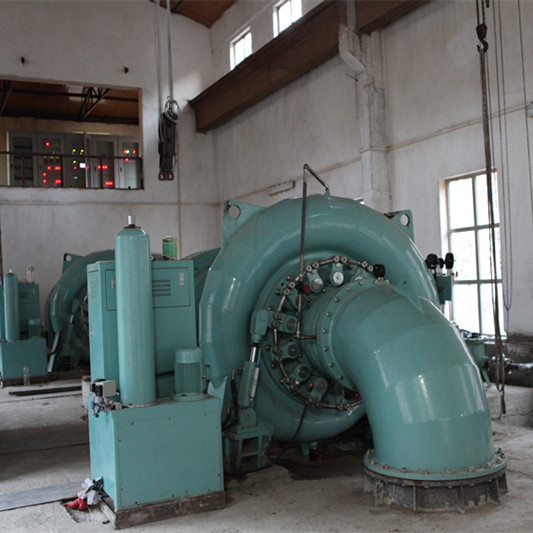

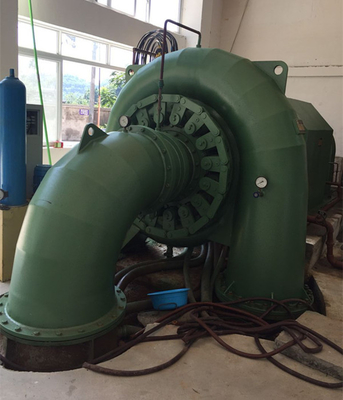

testa dell'acqua della stazione di potere 70m di 1450kw Francis Turbine Generator For Hydro

testa dell'acqua della centrale elettrica di 1450kw Francis Turbina Generator For Hydro 70m

introduzione del rief della struttura della turbina e della componente principale

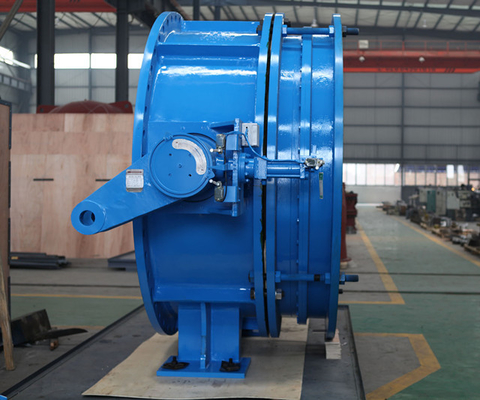

parte dell'entrata 1.Water

La parte della presa di acqua consiste della valvola. La valvola è utilizzata per chiudere l'unità in acqua statica quando la fermata di bisogno, inoltre è usata per chiudere l'unità e per tagliare lo scorrimento dell'acqua in acqua dinamica quando l'unità è in caso d'emergenza e distributore commerciale della turbina riparte.

caso 2.Spiral

Il caso a spirale sta saldando la parte, fornita di pala di guida fissa in. Il caso a spirale farà l'acqua trasformarsi in in numero del turbinio dell'acqua della guida e dello scorrimento dell'acqua da scorrere regolarmente nell'apparecchiatura e nel corridore della pala di guida lungo la circonferenza. È fornito di un'aria per alleviare la valvola sulla cima del caso a spirale all'aria di scarico quando riempie l'acqua inizialmente.

distributore commerciale 3.Turbine

Consiste della pala di guida, della leva della pala di guida, della manica dell'asse, della copertina, della copertura posteriore, ecc. Può formare o cambiare il numero dei turbinii dello scorrimento dell'acqua per regolare lo scarico della turbina secondo la variazione del carico. Inoltre è usato all'arresto di emergenza e di normale. La manica dell'asse della pala di guida ha giunto circolare per sigillare. L'anello di controllo è saldato dal piatto d'acciaio complessivamente. Fissare e la ferrovia di guida circolare il piatto con la lubrificazione della prestazione è posizionata sul fondo dell'anello di controllo. L'anello di controllo ha abbastanza forza e la rigidità, non accadrà eccessivo piegamento dovuto squilibrare lo sforzo del servomotore. Il contrappeso è situato sul supporto del contrappeso. Nel caso il servomotore sia nell'errore, il contrappeso chiuderà la pala di guida tramite azione di gravità.

4.Runner

Il corridore è il cuore della turbina per cambiare l'energia di acqua ad energia meccanica. Casted e saldato complessivamente, la corona, la banda e la lama è fatta di acciaio inossidabile ZG06Cr13Ni4Mo che ha prestazione perfetta della anti-cavitazione, anticorrosivo e saldabile. Il corridore è conforme ad equilibrio statico che prova dopo avere lavorato. I fori sulla corona del corridore possono ridurre la pressione applicata sul corridore dall'acqua.

assemblea di tubo 5.Draft

L'assemblea di tubo del progetto consiste del gomito del tubo di progetto ed il cono del tubo di progetto, guida lo scorrimento dell'acqua nella corrente più bassa, usa l'energia potenziale dello scorrimento dell'acqua ad altezza di aspirazione, ricicla l'energia cinetica principale del flusso allo sbocco del corridore tramite la sua diffusione. Tutta la flangia di collegamento sarà sigillata, profondità immersa del tubo di progetto non sarà meno di 30cm per impedire l'aria nel tubo di progetto.

calibro 6.Pressure e vacuometro

Il manometro è situato sull'argomento a spirale per l'osservazione della pressione in caso a spirale.

Il vacuometro è situato sul gomito del tubo di progetto per l'osservazione del grado di vuoto. Le valvole saranno fornite sul manometro e sulla conduttura del vacuometro per la fine ed aprire la conduttura.
