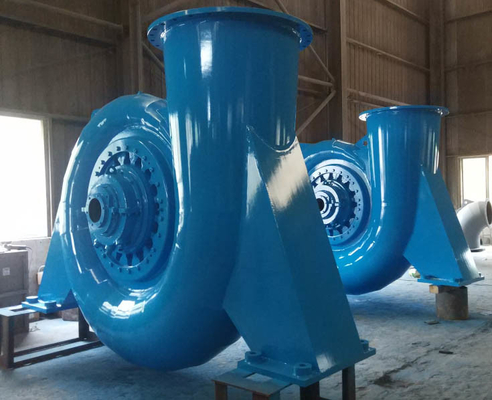

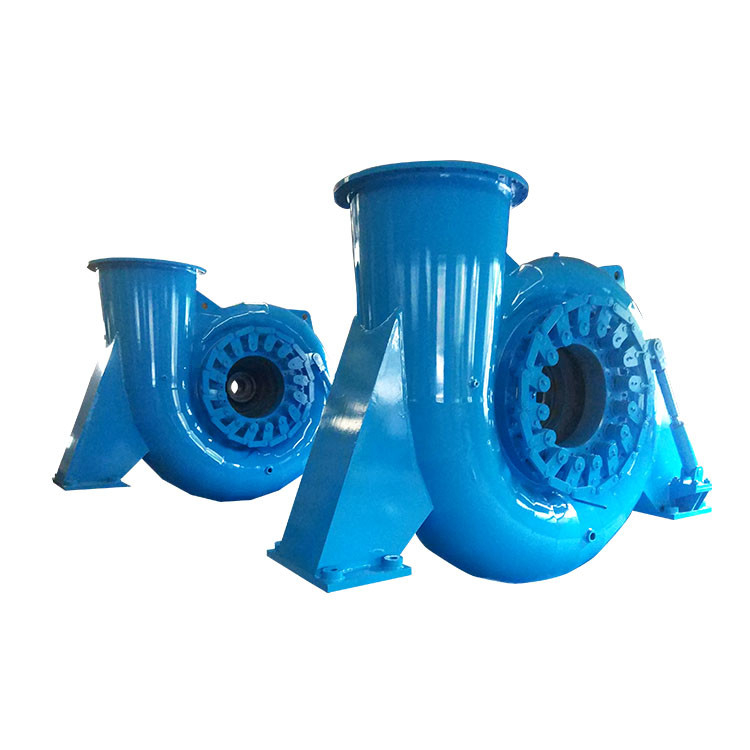

Turbina Francis da 1200 kW per centrali idroelettriche

Visualizzazione

La turbina Francis riempie un grande divario tra la Pelton e la Kaplan ed è ampiamente utilizzata.La loro potenza di uscita può essere calcolata dalla testa d'acqua e dalla portata e in genere varia da 10 a più di 700 megawattUno dei vantaggi distintivi della turbina Francis rispetto ad altre turbine ad acqua è che può essere utilizzata anche come pompa d'acqua.

1. parti di ingresso dell'acqua

Le parti di ingresso dell'acqua sono costituite da un tubo di collegamento, una valvola di ingresso della turbina e un giunto di espansione.viene utilizzato anche per chiudere l'unità e tagliare il flusso d'acqua nell'acqua dinamica quando l'unità è in stato di emergenza e il distributore della turbina si rompeLa giunzione di espansione viene utilizzata per compensare l'errore di installazione e per la comodità della manutenzione.Una estremità del tubo di collegamento è collegato con la valvola di ingresso della turbinaUn'altra estremità è collegata al tubo della centrale elettrica (saldato in loco).

2- Cassa a spirale.

La cassa a spirale è una parte di saldatura, dotata di una paletta guida fissa.Cassa a spirale deve rendere l'acqua diventare numero di vortice di flusso d'acqua e guida l'acqua a fluire regolarmente in apparecchiatura guida vane e corridore lungo la circonferenzaÈ dotato di una valvola di sollevamento dell'aria sulla parte superiore della cassa a spirale per scaricare l'aria quando si riempie inizialmente l'acqua.

3Distribuzione della turbina

Esso è costituito da una paletta guida, una leva di paletta guida, un manico dell'albero, un coperchio anteriore, un coperchio posteriore, ecc.Può formare o modificare il numero di vortici di flusso d'acqua per regolare la scarica della turbina in base alla variazione del caricoLa forma, le dimensioni, la quantità e la posizione delle 16 pale di guida sono simili al modello di turbina accettato.deve garantire che il flusso d'acqua non provochi vibrazioni durante il funzionamentoIl diametro del cerchio di spaziatura della paletta guida è di 860 mm. La paletta guida ha una coppia idraulica di tendenza di chiusura automatica nell'intervallo dal pieno apertura al quasi senza carico.L'apertura massima della vela guida deve avere un certo margine. blocco di arresto è dotato per ogni vela guida, the guide vane can be controlled to swing with certain range and won't hit with other guide vanes when the shear pin is broken and the friction device between guide vane and guide vane lever is out of service. La vela guida è realizzata in ZG230-450, devono essere intercambiabili. Ogni vela guida è lavorata con precisione;la linea di contatto delle pale guida adiacenti deve essere completata in modo da garantire un perfetto contatto di tutte le pale guida in stato di chiusura al fine di ridurre le perdite d'acquaI cuscinetti per l'albero delle vane guida e l'albero del distributore sono cuscinetti scorrevoli auto lubrificati; la scarpa di cuscinetto adotta un materiale complesso in acciaio.Utilizzare guida palla leva copertura di fine e bullone per regolare e mantenere la posizione di ciascuna palla guida per il coperchio anteriore e il coperchio posterioreL'anello di controllo è realizzato in acciaio fuso nel suo complesso.La piastra di cablaggio circolare si trova sulla circonferenza esterna dell'anello di controllo. L'anello di controllo ha una resistenza e rigidità sufficienti, non si verificherà una flessione eccessiva a causa dello stress squilibrato del servomotore.

4Corridore.

Il corridore è il cuore della turbina, può trasferire l'energia dell'acqua all'energia meccanica.La fascia e la lama sono in acciaio inossidabile ZG0Cr13Ni4Mo che ha prestazioni perfette di anticavitazione.La corona e la fascia adottano sigillamento di tipo gap per ridurre le perdite d'acqua.La forma di ciascuna lama del corridoio deve essere lavorata secondo la norma GB/T 10969 "Specificità per i componenti di passaggio dell'acqua delle turbine idrauliche"Il corridoio è saldato e trattato termicamente secondo specifiche speciali, sottoposto a ispezione non distruttiva secondo la norma ASME.Il corridore è sottoposto a prova di equilibrio statico dopo l'elaborazioneSedici fori φ22 si trovano sulla corona del corridore per ridurre la pressione esercitata sul corridore dall'acqua.

Specificità

Perche' ha scelto noi?

1- Più di 20 anni di esperienza nel settore, installazione e messa in servizio di oltre 150 apparecchiature ogni anno

2Fornire una proposta completa per la centrale idroelettrica dall'acqua al filo

3- esperienza di realizzazione di progetti di centrali elettriche stranieri quali Francia, Giappone, Stati Uniti, Sudafrica, Sri Lanka, Iran, Asia sudorientale

4- progettazione e fabbricazione di generatori idroelettrici a tensione 400 V,6.3KV. di potenza superiore a 1000kw con 400V

Domande frequenti

1Lei è una società commerciale o una fabbrica?

Siamo un produttore di generatori idroelettrici con oltre 20 anni di esperienza, la nostra fabbrica si trova nel Sichuan ci vorranno 2 ore di guida dopo aver raggiunto l'aeroporto di Shuangliu,Fai una visita alla nostra fabbrica per saperne di più su di noi..

2Che tipo di turbina idrica dovrei scegliere?

Abbiamo bisogno di conoscere la testa dell'acqua, la portata, il livello di tensione, la frequenza, on-grid o off-grid funzionamento, livello di automazione da voi per lavorare la soluzione

3: Puoi fare l'EPC per la centrale idroelettrica?

Sì, possiamo progettare, produrre e installare le attrezzature, invieremo tecnici e lavoratori per installare le attrezzature.
