generatore elettrico della turbina dell'acqua di 1500kw Francis Hydro Turbine Brushless Small

1500kw turbina idroelettrica francis mini generatore idroelettrico mini centrale idroelettrica

Turbina Francis chiamata anche turbina a flusso misto e turbina a pressione variabile, è ampiamente utilizzata nelle centrali idroelettriche con acqua bassa, media e alta che va da 25 m in poi a 550 m comunemente da 15 a 300 m.Ha vantaggi quali:La turbina ad acqua Francis che abbiamo costruito funzionerebbe con un'elevata efficienza tra il 92% e il 94,5%.

Le turbine Francis possono essere progettate per un'ampia gamma di teste e flussi, il che, insieme alla loro elevata efficienza, le ha rese le turbine più utilizzate al mondo.In contrasto con la turbina Pelton, la turbina Francis funziona al meglio completamente piena d'acqua in ogni momento.La turbina e il canale di uscita possono essere posizionati al di sotto del livello del lago o del mare all'esterno, riducendo la tendenza alla cavitazione.

Hongya Power Generating Equipment To Utilities Limited, è stata fondata nel maggio 2003 come produttore professionale di mini generatori idraulici.La superficie totale della società è di circa 70000 metri quadrati., parte di costruzione 35000 metri quadrati. L'impiegato è di circa 200 lavoratori, che la parte di R & S è del 25%.

Possiamo fabbricare turbine Francis, turbine Pelton, turbine Turgo, turbina Kaplan, generatore sincrono, regolatore di velocità, eccitatore senza spazzole,apparecchiature idrauliche, ecc., con set di turbine di potenza inferiore a 20 MW.

Fino ad ora, HPGE offre una gamma completa di soluzioni per centrali idroelettriche che coprono l'intero ambito di servizio, tra cui: consulenza per piccoli progetti idroelettrici; studi di gestione del sito;Progettazione delle attrezzature; Produzione di apparecchiature idroelettriche; Gestione del progetto; Guida all'installazione; Commissione e avvio dell'operazione; Guida al funzionamento; Manutenzione delle apparecchiature idroelettriche.

I prodotti di HPGE sono ampiamente utilizzati in tutta la Cina, collaboriamo con più di 300 centrali idroelettriche con più di 600 set di generatori di turbine, tra cui Francis set di generatori di turbine,set di generatori a turbina, set di generatori di turbine a pelton, set di generatori di turbine Kaplan, aree che coprono più di 20 province della Cina e anche mercati internazionali come Russia, Bielorussia, Turchia, Albania, Vietnam, Indonesia,Nepal, Laos, Sri Lanka, Cuba e Brasile, ecc.

Breve introduzione della struttura e del componente principale della turbina

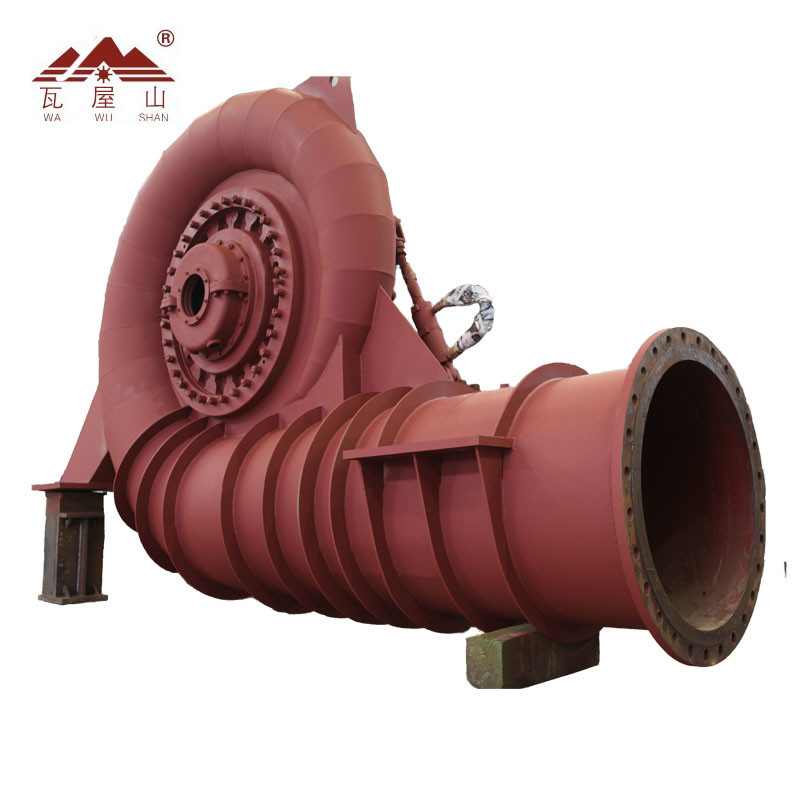

1- Cassa a spirale.

Cassa a spirale è una parte di saldatura di colata, dotata di una paletta guida fissa.Cassa a spirale deve rendere l'acqua diventare numero di vortice di flusso d'acqua e guida l'acqua a fluire regolarmente in apparecchiatura guida vane e corridore lungo la circonferenzaÈ dotato di una valvola di sollevamento dell'aria sulla parte superiore della cassa a spirale per scaricare l'aria quando si riempie inizialmente l'acqua.

2Distribuzione della turbina

Esso è costituito da una palla guida, una leva di palla guida, una manica dell'albero, un coperchio anteriore, un coperchio posteriore, ecc.Può formare o modificare il numero di vortici di flusso d'acqua per regolare la scarica della turbina in base alla variazione del caricoLa forma, le dimensioni, la quantità e la posizione delle 12 pale di guida sono simili al modello di turbina accettato.deve garantire che il flusso d'acqua non provochi vibrazioni durante il funzionamentoIl diametro del cerchio di spaziatura della paletta guida è di 720 mm. La paletta guida ha una coppia idraulica di tendenza di chiusura automatica nell'intervallo dal pieno apertura al quasi senza carico.L'apertura massima della vela guida deve avere un certo margineIl blocco di arresto è equipaggiato per ciascuna pale guida, la pale guida può essere controllata per oscillare con una certa distanza e non colpirà altre pale guida quando il perno di taglio è rotto.La vela guida è realizzata in ZG06Cr13Ni4Mo, devono essere intercambiabili. Ogni paletta guida è lavorata con precisione;la linea di contatto delle pale guida adiacenti deve essere terminata in modo da garantire un perfetto contatto di tutte le pale guida in stato di chiusura al fine di ridurre le perdite d'acqua;I cuscinetti per l'albero delle vane guida e l'albero del distributore sono cuscinetti scorrevoli auto lubrificati; la scarpa di cuscinetto adotta un materiale complesso in acciaio.Utilizzare guida palla leva copertura di fine e bullone per regolare e mantenere la posizione di ciascuna palla guida per il coperchio anteriore e il coperchio posterioreL'anello di controllo è saldato da una piastra di acciaio nel suo complesso.La linea di guida circolare e la piastra di cablaggio con prestazioni lubrificanti sono posizionate sulla superficie inferiore dell'anello di controlloL'anello di comando ha una resistenza e una rigidità sufficienti, non si verificherà una flessione eccessiva a causa di uno sforzo squilibrato del servomotore.

3- Corridore.

Il corridore è fonduto e saldato nel suo complesso, la corona, la fascia e la lama sono realizzate in acciaio inossidabile ZG06Cr13Ni4Mo che ha prestazioni perfette di anti-cavitazione, anti-corrosione e saldabile.La forma di ciascuna lama del corridore deve essere lavorata secondo la norma GB/T 10969 “Specificativi per i componenti di passaggio dell'acqua delle turbine idrauliche”Il corridoio è saldato e trattato termicamente secondo specifiche speciali, sottoposto a ispezione non distruttiva secondo lo standard relativo.Il corridore è sottoposto a prova di equilibrio statico dopo l'elaborazione. Dieci fori Φ24 sono posizionati sulla corona del corridoio per ridurre la pressione esercitata sul corridoio dall'acqua.

4.Sigillazione di servizio dell'albero

Il sigillo di servizio dell'albero principale è un set di imballaggio, situato sul passaggio dell'albero principale attraverso il coperchio anteriore.L'anello di indossamento in acciaio inossidabile si trova dove l'albero principale in contatto con l'imballaggioL'imballaggio è in PTFE rinforzato, anti-friczione, anticorrosione.

5- Parte dell'albero principale

È costituito da un albero principale, una ruota volante, ecc. Questo tipo di unità di generazione idraulica adotta quattro punti di appoggio.Disco di tipo gettato volante volante transitorio stabilizza l'unità quando regolare. Collegare l'albero principale e il corridore con chiave piatta per soddisfare l'intercambiabile. Collegare la turbina e il generatore da accoppiatore a molla per una facile installazione.

Domande frequenti

Q1,Quale turbina dovrei scegliere?

Per favore, dimmi la testa dell'acqua, la portata, la frequenza, la potenza totale di cui hai bisogno.

, tensione, in rete o fuori rete, proporremo una soluzione.

D2: La vostra fabbrica può fornire tutte le attrezzature per la generazione di energia idroelettrica?

Sì, possiamo fornirvi turbine, idrogeneratori, regolatori di pressione, ruote della turbina, pannelli di controllo, trasformatori, sistemi di monitoraggio e altro ancora.

Q3, puoi fare EPC per una centrale idroelettrica?

Sì, possiamo fornire TURN-KEY e servizi EPC tra cui misurazione, progettazione, produzione, costruzione, produzione, messa in servizio, ispezione,sostituzione di corridori di manutenzione e ristrutturazione/potenziamento/miglioramento/riparazione/ripristino di turbine/generatori, compresi i cuscinettiPer parti e parti chiave, invieremo tecnici e operai per installare le attrezzature.

D.4, la sua azienda è una società commerciale o un produttore?

Siamo un produttore di generatori idroturbine e abbiamo iniziato a promuovere il mercato internazionale nel 2013.dove la conservazione dell'acqua e l'energia idroelettrica cinese sono più sviluppateBenvenuti a visitare la nostra fabbrica in Cina.

Q5, qual è un MOQ accettabile?

Per questo prodotto, il nostro MOQ accettabile è 1 set.

Q6, quanto dura la consegna?

I tempi di consegna variano da 15 giorni a 6 mesi a seconda del modello acquistato.

D7,La vostra azienda ha un proprio sito web ufficiale indipendente?

Certo, e possiamo vedere maggiori informazioni sulla nostra azienda e sui nostri prodotti sul nostro sito ufficiale.
