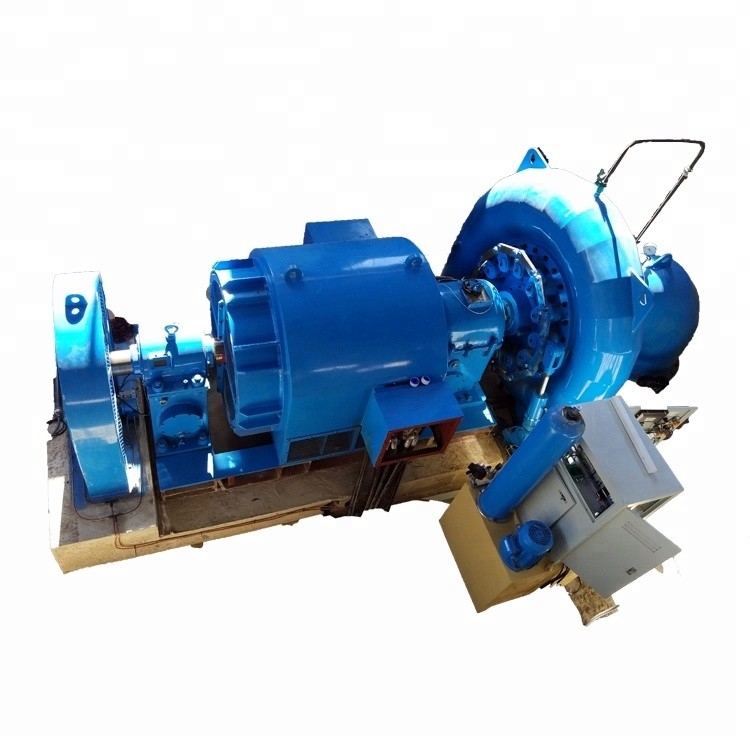

pressione variabile della testa dell'acqua di 900kw Francis Hydro Turbine 50m

idro turbina dell'acqua della turbina di 900kw Francis e micro idro generatore 60Hz per mini hpp

La turbina Francis inoltre ha chiamato la turbina mista di flusso e la turbina variabile di pressione, è ampiamente usata nelle piante di idropotenza con la testa minima, del mezzo e dell'alta marea che varia dal 25m in poi a 550m comunemente 15 - 300m. Presenta i vantaggi come: lavoro stabile, compatto della struttura. La maggior parte della importazione di tutti, la turbina che dell'acqua di Francis abbiamo fatto funzionerebbe con alta efficienza di circa 92% - 94,5%.

Le turbine Francis possono essere progettate per una vasta gamma di teste e di flussi. Ciò, con l'loro alta efficienza, ha reso loro la turbina più ampiamente usata nel mondo. Contrariamente alla turbina Pelton, la turbina Francis funziona al suo meglio completamente riempito sempre di acqua. La turbina ed il canale di scarico possono essere più basso disposto del lago o del livello del mare fuori, riducendo la tendenza per la cavitazione.

L'attrezzatura generatrice di forza motrice di Hongya alle utilità limitate, è fondata nel maggio 2003 come produttore professionista di mini gruppo elettrogeno idraulico del generatore. La terra totale della società è di circa 70000 metri quadri, parte della costruzione 35000 metri quadri. L'impiegato è circa 200 lavoratori, che la parte di R & S è 25%.

Possiamo turbina di Francis del produttore, turbina Pelton, turbina di turgo, turbina Kaplan, generatore sincrono, regolatore di velocità, excitor senza spazzola, l'hardware idraulico ecc con la capacità del gruppo elettrogeno di generatore a turbina dell'unità sotto 20MW.

Finché ora, offerta di HPGE una gamma completa di soluzioni della centrale elettrica di energia idroelettrica cui consideri l'intero campo di azione di servizio compreso: Piccolo idro consulente in materia di progetto di potere; Studi della gestione del sito; progettazione delle attrezzature; Fabbricazione idroelettrica dell'attrezzatura; Gestione di progetti; Orientamento dell'installazione; Operazione di inizio e della Commissione; Orientamento di operazione; Manutenzione dell'attrezzatura idroelettrica.

I prodotti di HPGE sono ampiamente usati tutt'intorno in Cina, noi cooperano con più di 300 idro centrali elettriche con più di 600 insiemi dei generatori a turbina, compreso il gruppo elettrogeno della turbina Francis, il gruppo elettrogeno di generatore a turbina di turgo, gruppo elettrogeno della turbina Pelton, gruppo elettrogeno della turbina Kaplan, aree che coprono più di 20 province della Cina ed anche dei mercati internazionali quali la Russia, la Bielorussia, Turchia, l'Albania, il Vietnam Indonesia, il Nepal, il Laos, lo Sri Lanka, Cuba ed il Brasile ecc.

Breve introduzione della struttura della turbina e della componente principale

1. Parti della presa di acqua

Le parti della presa di acqua consistono di Z941H-10C-700 hanno motorizzato la valvola a saracinesca ed il giunto di dilatazione φ700. La valvola a saracinesca è utilizzata per chiudere l'unità in acqua statica quando la fermata di bisogno, inoltre è usata per chiudere l'unità e per tagliare lo scorrimento dell'acqua in acqua dinamica quando l'unità è in caso d'emergenza e distributore commerciale della turbina riparte. Il giunto di dilatazione è usato per la compensazione di errore dell'installazione e conveniente per smantellare quando la manutenzione. Una valvola di scarico è situata al fondo del giunto di dilatazione.

2. Caso a spirale

Il caso a spirale sta fondendo la parte di saldatura, fornita di pala di guida fissa in. Il caso a spirale farà l'acqua trasformarsi in in numero del turbinio dell'acqua della guida e dello scorrimento dell'acqua da scorrere regolarmente nell'apparecchiatura e nel corridore della pala di guida lungo la circonferenza. È fornito di un'aria per alleviare la valvola sulla cima del caso a spirale all'aria di scarico quando riempie l'acqua inizialmente.

3. Distributore commerciale della turbina

Consiste della pala di guida, della leva della pala di guida, della manica dell'asse, della copertina, della copertura posteriore, ecc. Può formare o cambiare il numero dei turbinii dello scorrimento dell'acqua per regolare lo scarico della turbina secondo la variazione del carico. Inoltre è usato all'arresto di emergenza e di normale. La forma, le dimensioni, la quantità e la posizione delle 12 pale di guida è simili alla turbina di modello accettata, si assicureranno che lo scorrimento dell'acqua non causi la vibrazione durante il funzionamento. Il diametro di spaziatura del cerchio della pala di guida è di 720 millimetri. La pala di guida ha la prestazione idraulica di coppia di torsione della tendenza di auto-fine all'interno della gamma dall'apertura completa avvicinarsi all'apertura a vuoto. L'apertura massima della pala di guida avrà determinato margine. Il blocchetto di arresto è fornito per ogni pala di guida, la pala di guida può essere controllata per oscillare con determinata gamma e non colpirà con altre pale di guida quando la spina di sicurezza è rotta. La pala di guida è fatta di ZG06Cr13Ni4Mo, essi sarà intercambiabile. Ogni pala di guida è lavorata precisamente; la linea di contatto di pale di guida adiacenti sarà finita per assicurare il contatto perfetto di tutte le pale di guida nell'ambito dello stato di chiusura per ridurre la perdita dell'acqua. I cuscinetti per l'asse della pala di guida e l'asse del distributore commerciale sono cuscinetti di scivolamento auto-lubrificati; la scarpa sopportante adotta il materiale complesso posteriore d'acciaio. Copertura e bullone di estremità della leva della pala di guida di uso per regolare e tenere la posizione di ogni pala di guida alla copertina ed alla copertura posteriore. Il sigillamento è situato sull'asse della pala di guida superiore per tagliare il flusso. L'anello di controllo è saldato dal piatto d'acciaio complessivamente. Fissare e la ferrovia di guida circolare il piatto con la lubrificazione della prestazione è posizionata sul fondo dell'anello di controllo. L'anello di controllo ha abbastanza forza e la rigidità, non accadrà eccessivo piegamento dovuto squilibrare lo sforzo del servomotore.

4. Corridore

Il corridore è fuso e saldato complessivamente, la corona, la banda e la lama è fatta di acciaio inossidabile ZG06Cr13Ni4Mo che ha prestazione perfetta della anti-cavitazione, anticorrosivo e saldabile. La forma di ogni lama del corridore sarà lavorata secondo GB/T standard 10969" specifiche per le componenti del passaggio dell'acqua delle turbine idrauliche». Il corridore è saldato e trattato termicamente secondo la specificazione speciale salvo ispezione non distruttiva secondo la norma relativa. Il corridore è conforme ad equilibrio statico che prova dopo avere lavorato. Dieci fori Φ24 sono individuati sulla corona del corridore per ridurre la pressione applicata sul corridore dall'acqua.

5. Sigillamento di servizio dell'albero primario

Il sigillamento di servizio dell'albero primario sta imballando l'insieme, situato sul passaggio dell'albero primario attraverso la copertina. Il sigillamento di servizio è vicino, antifrizione, semplice, facile da osservare, manutenzione e sostituire. L'anello d'uso di acciaio inossidabile è individuato dove l'albero primario che contatta con l'imballaggio. L'imballaggio è fatto di PTFE di rinforzo, antifrizione, anticorrosivo.

6. Parte dell'albero primario

Consiste dell'albero primario, del volano, ecc. Questo tipo di unità generatrice di forza motrice idraulica adotta una costruzione di quattro fulcri. L'albero primario è fatto dell'acciaio della costruzione del carbonio di qualità 45#. Il passeggero fuso a disco del volano stabilizza l'unità quando regola. Colleghi l'albero primario ed il corridore dalla chiave piana per soddisfare l'intercambiabile. Colleghi la turbina ed il generatore dall'accoppiatore della molla per installazione facile.

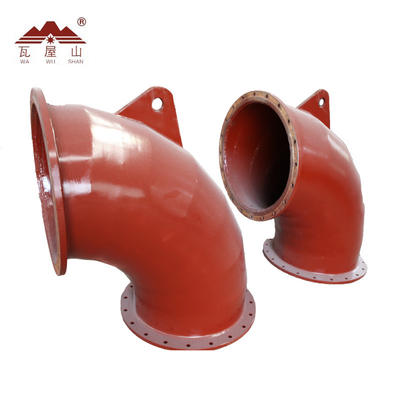

7. Assemblea di tubo del progetto

L'assemblea di tubo del progetto consiste del tubo di collegamento di ammissione dell'aria, gomito del tubo di progetto ed il cono del tubo di progetto, guida lo scorrimento dell'acqua nella corrente più bassa, usa l'energia potenziale dello scorrimento dell'acqua ad altezza di aspirazione, ricicla l'energia cinetica principale del flusso allo sbocco del corridore tramite la sua diffusione. Tutta la flangia di collegamento sarà sigillata, profondità immersa del tubo di progetto non sarà meno di 30cm per impedire il tubo di progetto entrante dell'aria. Dispositivo di ammissione dell'aria: L'aria naturale è riempita per abbassarsi del corridore attraverso la cima del tubo di progetto per accertarsi del funzionamento costante della turbina quando la pala di guida nell'ambito dell'apertura parziale.

8. Cuscinetto

Il cuscinetto anteriore è radiale spinto facendo scorrere il cuscinetto per sopportare il carico radiale ed assiale. Il disco spinto gira, il passaggio dell'olio attraverso il rifornimento del bordo dell'olio poi che si raffredda e che lubrifica per la scarpa e la spinta sopportanti che sopportano la scarpa. Il dispositivo di raffreddamento è situato al fondo di sopportare ridurre la temperatura. L'acqua di raffreddamento proviene dal carro armato di acqua pulita, pressione di acqua è 0,15 a 0.2MPa. Il filtro da acqua è situato nella conduttura di raffreddamento. Due termometri sono situati su cuscinetto anteriore per la sorveglianza della temperatura della scarpa spinta e sopportare la scarpa.

Sopportare posteriore è cuscinetto radiale per sopportare il carico radiale. Il disco dell'olio porta l'olio per lubrificare. Un termometro è situato per la sorveglianza della temperatura di sopportare la scarpa. Il dispositivo di raffreddamento è situato al fondo.

Usi l'olio della turbina 46# per sopportare la lubrificazione.

9. Assemblea del servomotore

Consiste del servomotore, della forcella e dell'anello di controllo.

Il governatore regola l'apertura della pala di guida attraverso il servomotore, la forcella e l'anello di controllo secondo il cambiamento del carico.

10. Manometro e vacuometro

Il manometro è situato sull'argomento a spirale per l'osservazione della pressione in caso a spirale. Il vacuometro è situato sul gomito del tubo di progetto per l'osservazione del grado di vuoto. Le valvole saranno fornite sul manometro e sulla conduttura del vacuometro per la fine ed aprire la conduttura.

11. Dispositivo di frenatura

Adotta 2 freni tipo pistone idraulici, pressione di servizio è 0.5~0.7 MPa.

Adotti il principio idraulico per il freno. Fornisca l'olio tramite il tubo d'acciaio senza cuciture al freno, spinga il freno per sfregare il volano per fermare l'unità. Nel caso ci sia perdita dell'olio durante il funzionamento, adotti il metodo appropriato per risolverlo, come per stringere il dado sciolto dalla chiave o per sostituire il materiale di sigillamento. Il colpo del pistone è 25mm. Adopt che frena soltanto quando gocce di velocità dell'unità inferiore a 30% di velocità stimata!

12. Conduttura di scarico di sigillatura dell'albero primario: L'acqua di fughe dal sigillamento dell'albero primario sarà vuotata tramite il tubo del galvanometro posizionato sulla turbina, quindi ha vuotato al tubo di progetto o alla raccolta bene tramite il tubo d'acciaio pronto dall'utente.

FAQ

Q1, quale turbina dovrei scegliere?

Prego dicami la testa dell'acqua, la portata, la frequenza, potere totale voi bisogno

, tensione, sulla griglia o fuori dall'operazione di griglia, proporremo una soluzione.

Q2, può la vostra fabbrica forniscono tutta l'attrezzatura per la generazione dell'idropotenza?

Sì, possiamo fornirgli le turbine, i idro-generatori, i regolatori di pressione, le ruote di turbina, i pannelli di controllo, i trasformatori, i sistemi di controllo e più.

Q3, potete fare la mpe per una centrale elettrica di energia idroelettrica?

Sì, possiamo fornire al CARCERIERE e servizi della mpe compreso la misura, la progettazione, la fabbricazione, la costruzione, la fabbricazione, l'incarico, l'ispezione, sostituzione e rinnovamento del corridore di manutenzione/aggiornamento/miglioramento/riparazione/rinnovamento delle turbine/generatori compreso i cuscinetti, le guarnizioni per le parti e le parti fondamentali, invieremo i tecnici ed i lavoratori per installare l'attrezzatura.

Q4, è la vostra società una società per azioni o un produttore?

Siamo un produttore di idro generatori a turbina ed abbiamo cominciato promuovere il mercato internazionale nel 2013. La nostra fabbrica è situata in Sichuan, in cui la tutela e l'idropotenza dell'acqua della Cina è diventate. Benvenuto per visitare la nostra fabbrica in Cina.

Q5, che cosa è un MOQ accettabile?

Per questo prodotto, il nostro MOQ accettabile è 1 messo.

Q6, quanto tempo è il termine di consegna?

I termini di consegna variano a partire dai 15 giorni a 6 mesi secondo il modello che state acquistando.
