Flusso orizzontale della turbina Pelton 1000kw della testa dell'alta marea piccolo
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wawushan |
| Certificazione: | ISO9000 |
| Numero di modello: | CJA-053 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 180 giorni wordking |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | mesi 1+unit+4 |
|
Informazioni dettagliate |
|||
| Corridore: | Acciaio inossidabile | banderuola guida: | Acciaio inossidabile |
|---|---|---|---|
| Nozzolo: | 1 | Disposizione: | Orizzontale |
| Efficienza: | 93.20,0% | Frequenza: | 50 Hz |
| Rotazione: | 375 giri al minuto | testa dell'acqua: | 150 m |
| Flusso d'acqua: | 00,85 M3/s | ||
| Evidenziare: | Turbina Pelton orizzontale della testa dell'alta marea,Turbina Pelton orizzontale 1000kw,turbina Pelton idroelettrica 1000kw |
||
Descrizione di prodotto

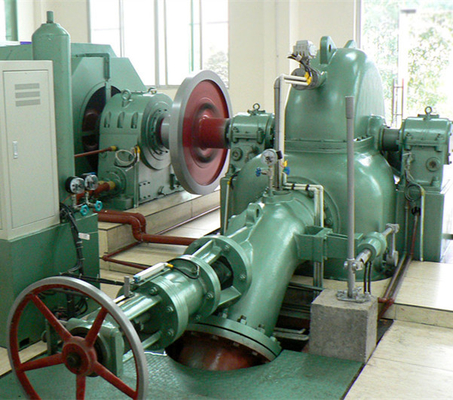

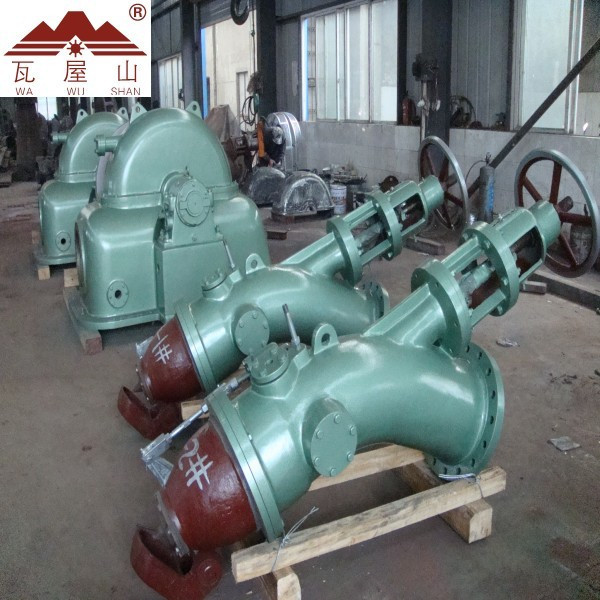

Turbina idroelettrica a Pelton da 1000 kW, con alta emissione e piccolo flusso d'acqua
Io...Introduzione HTurbina Pelton idraulica
La turbina idraulica a impatto è un tipo di motore principale idraulico la cui linea centrale del getto di lavoro è tangente al cerchio di lancio del corridore e le pale del corridore sono composte da una serie di doppi secchi a forma di ciotola.Secondo la disposizione dell'albero principale, è diviso in due tipi di albero orizzontale e verticale, indipendentemente dal tipo di corridore che si trova sempre nell'atmosfera.Questo tipo di turbina è adatto alle centrali idroelettriche ad alta potenza e a basso flusso.
| CJA237/475Unità generatrice di turbine Pelton | Generatore | Potenza unitaria (kw) | |||||
| Turbina | |||||||
| Tipo | Capo d'acqua | Scarico (m3/s) | Prodotto (kw) | Velocità (r/min) | Tipo | Capacità (kw) | |
| CJA237/475-1*7 | 200 | 0.232 | 383.2 | 750 | SFW320-8/850 | 320 | 358.3 |
| 220 | 0.243 | 440.5 | SFW400-8/850 | 400 | 414.1 | ||
| 240 | 0.254 | 502 | SFW500-8/850 | 500 | 474.4 | ||
| 260 | 0.264 | 572 | 1000 | SFW500-6/850 | 500 | 540.5 | |
| 280 | 0.274 | 643.5 | SFW630-6/990 | 630 | 608.1 | ||
| 300 | 0.284 | 714.6 | SFW630-6/990 | 630 | 675.3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0.086 | 176.3 | 750 | SFW160-8/650 | 160 | 162.9 |
| 300 | 0.0896 | 200.4 | SFW200-8/740 | 200 | 185.8 | ||
| 325 | 0.0932 | 225.8 | SFW200-8/740 | 200 | 209.3 | ||
| 350 | 0.0969 | 252.8 | SFW250-8/740 | 250 | 235.1 | ||
| 375 | 0.1005 | 279.8 | SFW250-8/740 | 250 | 260.2 | ||
| 400 | 0.103 | 309 | 1000 | SFW250-8/740 | 250 | 287.4 | |
| 425 | 0.1077 | 341.3 | SFW320-6/740 | 320 | 320.1 | ||
| 450 | 0.1098 | 368.4 | SFW320-6/740 | 320 | 345.5 | ||
| 500 | 0.119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0.131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0.141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0.261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0.271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0.28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0.289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0.298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0.307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0.315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0.327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021.9 | |
| 420 | 0.335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0.343 | 1287 | SFW1250-6/1180 | 1250 | 1203.3 | ||
| 460 | 0.351 | 1382 | SFW1250-6/1180 | 1250 | 1292.2 | ||
| 480 | 0.359 | 1476 | SFW1250-6/1180 | 1250 | 1380.1 | ||
| 500 | 0.366 | 1567 | SFW1600-6/1180 | 1600 | 1465.1 | ||
panoramica
1, Direzione di rotazione se vista dal lato finale della turbina.
2, Numero di ugelli Z=2
3, tempo di chiusura dell'ugello = da 20 a 30 secondi
4, tempo di risposta del deflettore = da 3S a 5S
5Corridore.
(1) Materiale 0Cr13Ni5Mo;
(2) Numero del secchio 18;
(3) Manifattura del processo In blocco Fusione + lavorazione meccanica + lucidatura
6, Fuoco principale
(1) Materiale 20SiMn asse di condivisione con generatore
7, parentesi
(1) Tipo Parti saldate
(2) Materiale Q235
8Fuoco
(1) Tipo di funzionamento a pressione idraulica
(2) Materiale 02Cr13;
(3) Numero 2
Perche' ha scelto noi?
1- Più di 20 anni di esperienza nel settore, installazione e messa in servizio di oltre 150 apparecchiature ogni anno
2Fornire una proposta completa per la centrale idroelettrica dall'acqua al filo
3- esperienza di realizzazione di progetti di centrali elettriche stranieri, quali Francia, Giappone, Stati Uniti, Sudafrica, Sri Lanka, Iran, Asia sudorientale
4- progettazione e fabbricazione di generatori idroelettrici a tensione 400 V,6.3KV. di potenza superiore a 1000kw con 400V
Domande frequenti
1Lei è una società commerciale o una fabbrica?
Siamo un produttore di generatori di turbine idroelettriche con oltre 20 anni di esperienza, la nostra fabbrica è nel Sichuan ci vorranno 2 ore di guida dopo aver raggiunto l'aeroporto di Shuangliu,Fai una visita alla nostra fabbrica per saperne di più su di noi..
2Che tipo di turbina idrica dovrei scegliere?
Abbiamo bisogno di conoscere la testa dell'acqua, la portata, il livello di tensione, la frequenza, on-grid o off-grid funzionamento, livello di automazione da voi per lavorare la soluzione
3: Puoi fare l'EPC per la centrale idroelettrica?
Sì, possiamo progettare, produrre e installare le attrezzature, invieremo tecnici e lavoratori per installare le attrezzature.
Hongya Power Generating Equipment To Utilities Limited, è stata fondata nel maggio 2003 come produttore professionale di set di generatori a turbina ad acqua.L'azienda è situata in un luogo fantastico che è circondato dal monte WaWu e Emei, un luogo chiuso a molti luoghi panoramici famosi come il Buddha gigante di Leshan. Il terreno totale della società è di circa 70000 metri quadrati, parte di costruzione 35000 metri quadrati.,di cui la parte R&S è del 25%.
Prendiamo più di 100 serie di macchine per il processo di produzione tra cui la macchina di lavorazione e la macchina di prova.generatore sincrono, regolatore di velocità, eccitatore senza spazzole, apparecchiature idrauliche ecc. con set di turbine di potenza inferiore a 20 MW.
La società ottiene 11 brevetti e molti premi dall'autorità ufficiale, otteniamo anche il certificato di QMS ISO9001 (2008).La nostra azienda ottiene una buona cooperazione tecnica e di sviluppo con l' università del Sichuan, Xihua università e ricerca e sviluppo di macchine della provincia del Sichuan. Siamo subappaltatori di alcuni famosi produttori di generatori di turbine ad acqua come DEC: Chongqing Water Turbine Works co., LTD, ecc.
Riceviamo un buon supporto tecnico da parte dell'università e dell'appaltatore che ci permette di essere un produttore migliore con una forte competenza tecnologica e ricche esperienze di progetto.
Fino ad ora, HPGE offre una gamma completa di soluzioni per centrali idroelettriche che coprono l'intero ambito di servizio, tra cui: consulenza per piccoli progetti idroelettrici; studi di gestione del sito;Progettazione delle attrezzature; Produzione di apparecchiature idroelettriche; Gestione del progetto; Guida all'installazione; Commissione e avvio dell'operazione; Guida al funzionamento; Manutenzione delle apparecchiature idroelettriche.
I prodotti di HPGE sono ampiamente utilizzati in tutta la Cina, collaboriamo con più di 300 centrali idroelettriche con più di 600 set di generatori di turbine, tra cui Francis set di generatori di turbine,set di generatori a turbina, set di generatori di turbine a pelton, set di generatori di turbine Kaplan, aree che coprono più di 20 province della Cina e anche mercati internazionali come Russia, Bielorussia, Turchia, Albania, Vietnam, Indonesia,Nepal, Laos, Sri Lanka, Cuba e Brasile, ecc.
