micro sistema di eccitazione del generatore a turbina dell'acqua 1000kw per mini efficienza di HPP 60hz 95%

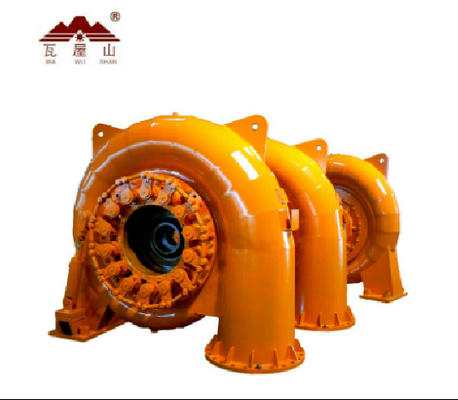

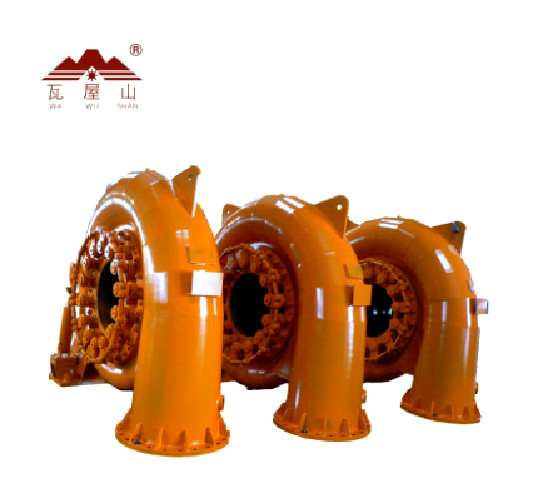

idro micro generatore dell'acqua della turbina 60Hz di 1000kw Francis per mini hpp

Breve introduzione della struttura della turbina e della componente principale

1. Parti della presa di acqua
La parte della presa di acqua è composta di valvola a saracinesca Z941H-10C-700 e di giunto di dilatazione elettrici φ700. Le valvole a saracinesca sono utilizzate per interrompere l'unità in acqua tranquilla quando un arresto è richiesto ed inoltre sono utilizzate per interrompere l'unità e per tagliare il flusso in acqua dinamica nel caso dell'emergenza dell'unità e del guasto del distributore commerciale della turbina. Il giunto telescopico è usato per compensare gli errori dell'installazione ed è conveniente per lo smontaggio durante la manutenzione. La valvola di scarico è situata al fondo del giunto di dilatazione.
2. Voluta
La voluta è un gruppo saldato fuso con le pale di guida fisse dentro. La voluta dovrebbe fare l'acqua si trasforma nel numero di vortice dello scorrimento dell'acqua e guida l'acqua per sfociare in regolarmente il dispositivo della pala di guida ed il corridore lungo la circonferenza. Ha una valvola di scarico alla cima della voluta da lasciare per aerare durante il materiale da otturazione iniziale.
3. Distributore commerciale di Turbo
È composto di pala di guida, barretta della pala di guida, manica dell'asse, copertina, copertura posteriore ecc. Può formare o cambiare il numero di vortice dello scorrimento dell'acqua per regolare il flusso della turbina secondo il cambiamento del carico. Inoltre è usato per gli arresti di emergenza e di normale. La forma, la dimensione, il numero e la posizione delle 12 pale di guida sono simili a quelle della turbina di modello approvata ed assicureranno che lo scorrimento dell'acqua non causi la vibrazione durante il funzionamento. Il diametro del cerchio di gioco della pala di guida è 720mm. La pala di guida ha prestazione idraulica di coppia di torsione con tendenza dichiusura nell'ordine dell'apertura completa vicino all'apertura a vuoto. Ci dovrebbe essere certo margine per l'apertura massima della pala di guida. Ogni pala di guida è fornita di blocchetto di arresto, che può controllare la pala di guida per oscillare all'interno di certa gamma e quando la spina di sicurezza si rompe, non si scontrerà con altre pale di guida. Le pale di guida sono fatte di ZG06Cr13Ni4Mo e dovrebbero essere intercambiabili. Ogni pala di guida è precisione lavorata; la linea del contatto di pale di guida adiacenti dovrebbe essere completata per assicurarsi che tutte le pale di guida siano in contatto completo nello stato chiuso per ridurre la perdita dell'acqua. I cuscinetti dell'asse della pala di guida e dell'asse del distributore commerciale sono cuscinetti di scivolamento autolubrificanti; il cespuglio sopportante è fatto da di materiale composito sostenuto da acciaio. Utilizzi i cappucci protettivi ed i bulloni del gambo della pala per regolare e mantenere la posizione di ogni pala anteriore e posteriore alle coperture. Una guarnizione è situata sull'asse superiore della pala per chiudere il flusso. L'intero anello di controllo è saldato dal piatto d'acciaio. Le guide ed i blocchetti terminali circolari lubrificati sono situati sulla parte di sotto dell'anello di controllo. L'anello di controllo ha la forza e rigidezza sufficienti per non piegare eccessivamente dovuto lo sforzo squilibrato del servomotore.
4. Corridore
Il corridore integralmente è fuso e saldato e la corona, la cinghia e le lame sono fatte dell'acciaio inossidabile di ZG06Cr13Ni4Mo, che ha la buona resistenza di cavitazione, la resistenza della corrosione e saldabilità. La forma di ogni lama del corridore dovrebbe essere elaborata conformemente a GB/T 10969" codice per le componenti del canale idrico delle turbine dell'acqua». I corridori sono saldati e trattati termicamente secondo le specifiche speciali e non-distruttivo provato secondo le norme pertinenti. I corridori sono equilibrati staticamente dopo avere lavorato. Metta 10 fori Φ24 sulla cima del corridore per ridurre la pressione esercitata dall'acqua sul corridore.
5. Guarnizione di servizio del fuso
La guarnizione di servizio del fuso è una componente d'imballaggio posizionata sul fuso attraverso la copertina. Guarnizione di manutenzione stretta, antifrizione, semplice, facile osservare, mantenere e sostituire. Un anello di usura di acciaio inossidabile è individuato dove il fuso contatta l'imballaggio. L'imballaggio è fatto di PTFE di rinforzo, che è antifrizione ed anticorrosivo.
6. Parte del fuso
È composto di albero primario, volano ecc. Questo tipo di insieme di generazione idroelettrico adotta una struttura quattro punti. L'albero primario è fatto dell'acciaio per costruzioni edili del carbonio di alta qualità 45#. Il volano fuso a disco stabilizza l'unità durante l'adeguamento. Colleghi l'albero primario ed il corridore con una chiave piana per incontrare l'intercambiabilità. La turbina ed il generatore sono collegati da un accoppiamento della molla per l'installazione facile.
7. Assemblea di tubo del progetto
L'assemblea di tubo del progetto è composta di tubo di collegamento della presa d'aria, il gomito del tubo di progetto ed il cono del tubo di progetto, che guida lo scorrimento dell'acqua nell'a valle, usa l'energia potenziale dello scorrimento dell'acqua all'altezza di aspirazione e recupera l'energia cinetica principale dello scorrimento dell'acqua allo sbocco del corridore con la sua diffusione. Tutte le flange di collegamento saranno sigillate e la profondità di immersione del tubo di progetto non sarà meno di 30cm per impedire l'aria entrare nel tubo di progetto. Dispositivo dell'assunzione: Inietti l'aria naturale nella parte inferiore del corridore attraverso la cima del tubo di progetto per accertarsi del funzionamento stabile della turbina a vapore quando la pala di guida parzialmente è aperta.
8. Cuscinetto
Il cuscinetto anteriore è una spinta radiale che fa scorrere il cuscinetto, che può sopportare i carichi radiali ed assiali. Il disco spinto gira ed i passaggi dell'olio tramite il piatto dell'olio, che poi fornisce il raffreddamento e la lubrificazione per i cuscinetti sopportanti ed i cuscinetti di spinta. Il dispositivo di raffreddamento è situato al fondo del cuscinetto.

FAQ

Q1, quale turbina dovrei scegliere?

Prego dicami la testa dell'acqua, la portata, la frequenza, potere totale voi bisogno

, tensione, sulla griglia o fuori dall'operazione di griglia, proporremo una soluzione.

Q2, può la vostra fabbrica forniscono tutta l'attrezzatura per la generazione dell'idropotenza?

Sì, possiamo fornirgli le turbine, i idro-generatori, i regolatori di pressione, le ruote di turbina, i pannelli di controllo, i trasformatori, i sistemi di controllo e più.

Q3, potete fare la mpe per una centrale elettrica di energia idroelettrica?

Sì, possiamo fornire al CARCERIERE e servizi della mpe compreso la misura, la progettazione, la fabbricazione, la costruzione, la fabbricazione, l'incarico, l'ispezione, sostituzione e rinnovamento del corridore di manutenzione/aggiornamento/miglioramento/riparazione/rinnovamento delle turbine/generatori compreso i cuscinetti, le guarnizioni per le parti e le parti fondamentali, invieremo i tecnici ed i lavoratori per installare l'attrezzatura.

Q4, è la vostra società una società per azioni o un produttore?

Siamo un produttore di idro generatori a turbina ed abbiamo cominciato promuovere il mercato internazionale nel 2013. La nostra fabbrica è situata in Sichuan, in cui la tutela e l'idropotenza dell'acqua della Cina è diventate. Benvenuto per visitare la nostra fabbrica in Cina.

Q5, che cosa è un MOQ accettabile?

Per questo prodotto, il nostro MOQ accettabile è 1 messo.

Q6, quanto tempo è il termine di consegna?

I termini di consegna variano a partire dai 15 giorni a 6 mesi secondo il modello che state acquistando.

Q7, fa la vostra società hanno suo proprio sito Web ufficiale indipendente?

Naturalmente e noi può si veda più informazioni sulla nostri società e prodotti sul nostro sito Web ufficiale.
