diametro verticale del corridore del generatore a turbina 0.6m dell'acqua di 500kw Pelton

Idro generatore a turbina verticale di 500kw Pelton per la micro idro centrale elettrica

panoramica

1. Doti e scorra disposizione di regolamento (lancia)

 L'ugello è usato per aumentare l'energia cinetica dell'acqua che sta andando colpire i secchi o le pale allegati al corridore.

 la quantità di acqua che colpisce i secchi è controllata dalla lancia. La lancia è installata dentro l'ugello e regola il flusso dell'acqua       quello sta andando colpire sulle pale del corridore. Un ugello che contiene la lancia è indicato nella la figura data sotto.

 la lancia è un presente conico dell'ago nell'ugello. È azionata da un volantino o automaticamente in una direzione assiale.

 quando la lancia è di muovere indietro la portata degli aumenti dell'acqua e quando è fatto avanzare la portata delle diminuzioni dell'acqua.

2. Corridore e secchi

      Il corridore con i secchi è indicato nella la figura data sotto.

Il corridore è una parte di rotazione della turbina. È un disco circolare sulla periferia di cui una serie di secchi hanno spaziato uniformemente sono riparati.

I secchi sono fatti da due che la ciotola emisferica si è unita. Ogni i secchi hanno una parete fra la ciotola emisferica due chiamata separatore.

Il separatore spacca il getto di acqua che colpisce i secchi in due parti uguali ed il getto di acqua esce al bordo esterno del secchio.

I secchi sono progettati in tal modo che il getto di colpo dell'acqua i secchi, deviato con 160 gradi - 170 gradi.

I secchi della turbina Pelton si compongono di ghisa, del bronzo dell'acciaio fuso o dell'acciaio inossidabile.

3. Intelaiatura:

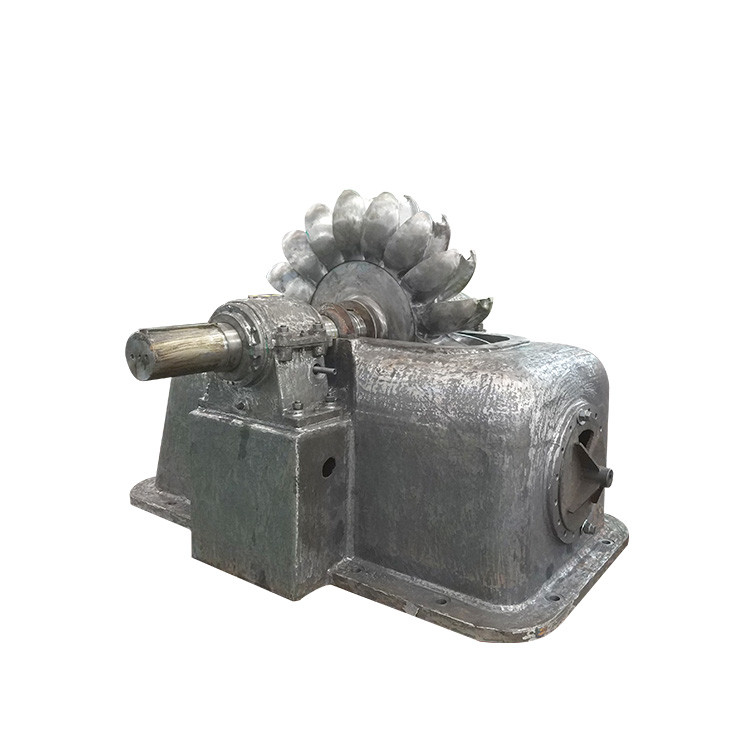

La copertura esterna della questa turbina è chiamata rivestire. La turbina Pelton con l'intelaiatura è indicata nella la figura data sotto.

4. Rottura del getto

Quando il getto di acqua completamente è chiuso spingendo la lancia nella direzione di andata che la quantità di acqua che colpisce il corridore diventa zero. Ma ancora il corridore continua muoversi dovuto l'inerzia del corridore.

Specificazione

Perché scelgaci?

1. Più di 20 anni di esperienza dell'industria, installano l'incarico più di dell'attrezzatura 150 ogni anno

2. Fornisca la proposta completa per l'idro centrale elettrica dall'acqua per fissare

3. Esperienza straniera abbondante di implementazione di progetto della centrale elettrica quale la Francia, Giappone, U.S.A., Sudafrica, Sri Lanka, Iran, Sud-est asiatico

4. Progettazione e fabbricazione di idro generatore di corrente con tensione 400V, 6.3KV. la capacità supera 1000kw con 400V

FAQ

1.You sono una società per azioni o una fabbricazione?

Siamo un'idro fabbricazione del generatore a turbina con oltre 20 anni di esperienze, la nostra fabbrica siamo nel Sichuan che richiederete 2 ore che guidano dopo che raggiungete l'aeroporto di Shuangliu, effettuate una visita alla nostra fabbrica conoscerete più circa noi.

il genere 2.What di turbina dell'acqua dovrebbe io scegliere?

Dobbiamo conoscere la testa dell'acqua, la portata, il livello di tensione, la frequenza, la su griglia o il funzionamento di fuori griglia, livello di automazione da voi per trovare la soluzione

3: Potete fare la mpe per l'idro centrale elettrica?

Sì, possiamo progettare, producendo ed installare l'attrezzatura, spediremo il tecnologo ed i lavoratori per installare l'attrezzatura.
