turbina 550Kw 750kw della ruota idraulica di Pelton della turbina di Pelton della testa dell'acqua di 180m idro
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wawushan |
| Certificazione: | ISO9000 |
| Numero di modello: | CJA-061 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 180 giorni wordking |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | mesi 1+unit+4 |
|
Informazioni dettagliate |
|||
| banderuola guida: | Acciaio inossidabile | Ugello: | 1 |
|---|---|---|---|
| Efficienza: | 97.3% | Frequenza: | 60Hz |
| Rotazione: | 1500 GIRI/MIN. | testa dell'acqua: | 180m |
| Nome: | generatore della ruota idraulica del pelton | Caratteristiche: | Ad alta velocità \ ad alta resistenza |
| Evidenziare: | Idro turbina 750kw di Pelton,Turbina 550Kw della ruota idraulica di Pelton,Idro turbina degli ss Pelton |
||
Descrizione di prodotto

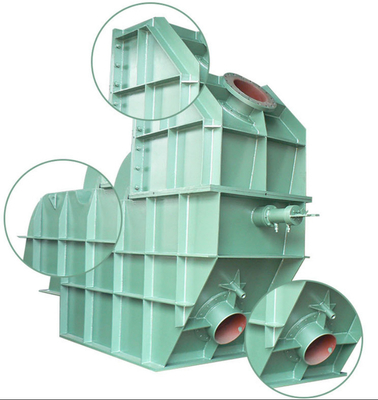

Idro turbina Pelton 550Kw 750kw

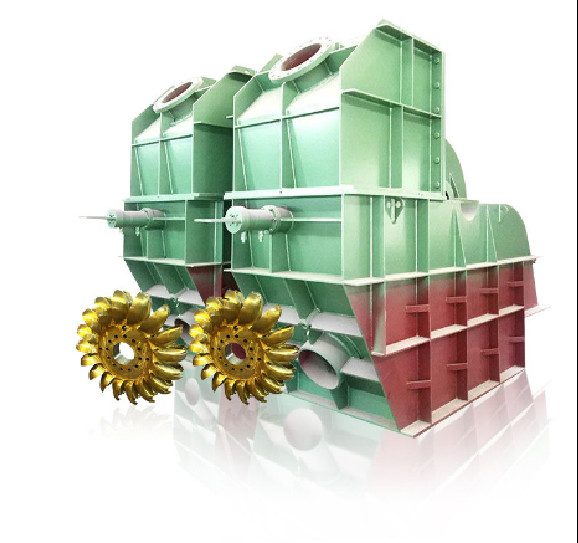

Corridore e secchi
Il corridore è la parte di rotazione della turbina. È un disco con una serie di secchi uniformemente spaziati riparati intorno alla sua periferia.
Il secchio è fatto da due ciotole emisferiche si è unito. Ogni secchio ha una parete fra due ciotole emisferiche chiamate un deviatore.
Il separatore spacca il getto di acqua che colpisce il secchio in due parti uguali ed il getto di acqua è espulso dal bordo esterno del secchio.
Il secchio è progettato in tal modo che il flusso dell'acqua che colpisce il secchio è deviato 160 - 170 gradi.
Le lame delle turbine Pelton sono fatte di ghisa, di acciaio fuso, di bronzo o di acciaio inossidabile.
Rottura del getto
Quando lo scorrimento dell'acqua completamente è chiuso facendo avanzare la lancia, la quantità di acqua che colpisce il corridore diventa zero. Ma il corridore continua a muovere dovuto l'inerzia del corridore.
Per fermare i corridori nel più breve tempo possibile, un piccolo ugello è fornito, dirigente l'acqua nella parie posteriore delle lame. Il getto di acqua utilizzato per fermare la ruota di turbina è chiamato un getto di frattura.
| Unità del generatore di turbina Pelton CJA237/475 | Generatore | Uscita dell'unità (chilowatt) | |||||
| Turbina | |||||||
| Tipo | Testa dell'acqua (m) | Scarico (³ /s di m.) | Uscita (chilowatt) | Velocità (r/min) | Tipo | Capacità (chilowatt) | |
| CJA237/475-1*7 | 200 | 0,232 | 383,2 | 750 | SFW320-8/850 | 320 | 358,3 |
| 220 | 0,243 | 440,5 | SFW400-8/850 | 400 | 414,1 | ||
| 240 | 0,254 | 502 | SFW500-8/850 | 500 | 474,4 | ||
| 260 | 0,264 | 572 | 1000 | SFW500-6/850 | 500 | 540,5 | |
| 280 | 0,274 | 643,5 | SFW630-6/990 | 630 | 608,1 | ||
| 300 | 0,284 | 714,6 | SFW630-6/990 | 630 | 675,3 | ||
| CJA237/475-W-90/1*4.5 | 275 | 0,086 | 176,3 | 750 | SFW160-8/650 | 160 | 162,9 |
| 300 | 0,0896 | 200,4 | SFW200-8/740 | 200 | 185,8 | ||
| 325 | 0,0932 | 225,8 | SFW200-8/740 | 200 | 209,3 | ||
| 350 | 0,0969 | 252,8 | SFW250-8/740 | 250 | 235,1 | ||
| 375 | 0,1005 | 279,8 | SFW250-8/740 | 250 | 260,2 | ||
| 400 | 0,103 | 309 | 1000 | SFW250-8/740 | 250 | 287,4 | |
| 425 | 0,1077 | 341,3 | SFW320-6/740 | 320 | 320,1 | ||
| 450 | 0,1098 | 368,4 | SFW320-6/740 | 320 | 345,5 | ||
| 500 | 0,119 | 496 | SFW500-6/850 | 500 | 456 | ||
| 600 | 0,131 | 650 | SFW630-6/990 | 630 | 610 | ||
| 700 | 0,141 | 823 | SFW800-6/990 | 800 | 770 | ||
| CJA237/475-W-90/1*7 | 260 | 0,261 | 572 | 750 | SFW500-8/850 | 500 | 526 |
| 280 | 0,271 | 636 | SFW630-8/990 | 630 | 585 | ||
| 300 | 0,28 | 700 | SFW630-8/990 | 630 | 651 | ||
| 320 | 0,289 | 766 | SFW800-8/990 | 800 | 712 | ||
| 340 | 0,298 | 834 | SFW800-8/990 | 800 | 775 | ||
| 360 | 0,307 | 899 | SFW800-8/990 | 800 | 836 | ||
| 380 | 0,315 | 968 | SFW1000-8/1180 | 1000 | 900 | ||
| 400 | 0,327 | 1093 | 1000 | SFW1000-6/1180 | 1000 | 1021,9 | |
| 420 | 0,335 | 1159 | SFW1000-6/1180 | 1000 | 1189 | ||
| 440 | 0,343 | 1287 | SFW1250-6/1180 | 1250 | 1203,3 | ||
| 460 | 0,351 | 1382 | SFW1250-6/1180 | 1250 | 1292,2 | ||
| 480 | 0,359 | 1476 | SFW1250-6/1180 | 1250 | 1380,1 | ||
| 500 | 0,366 | 1567 | SFW1600-6/1180 | 1600 | 1465,1 | ||
Perché scelgaci?
1. Più di 20 anni di esperienza dell'industria, installano l'incarico più di dell'attrezzatura 150 ogni anno
2. Fornisca la proposta completa per l'idro centrale elettrica dall'acqua per fissare
3. Esperienza straniera abbondante di implementazione di progetto della centrale elettrica quale la Francia, Giappone, U.S.A., Sudafrica, Sri Lanka, Iran, Sud-est asiatico
4. Progettazione e fabbricazione di idro generatore di corrente con tensione 400V, 6.3KV. la capacità supera 1000kw con 400V
La società ottiene 11 brevetto e molti premi dall'autorità ufficiale, inoltre otteniamo il certificato di QMS ISO9001 (2008). La nostra società ottiene buon tecnico e la cooperazione allo sviluppo con l'università di Sichuan, l'università di Xihua e la ricerca provinciale di R & S della macchina di Sichuan. Siamo subappaltatore di un certo produttore famoso del generatore a turbina dell'acqua quale il dicembre: Chongqing Water Turbine Works co., srl, ecc.
Otteniamo il buon supporto tecnico dall'università e dall'appaltatore che ci permettono un migliore produttore con forte abilità della tecnologia ed esperienze ricche del progetto.
