Turbina capa 50HZ di verticale 100m Pelton idro sulla griglia 5000RPM

Turbina capa 50HZ di verticale 100m Pelton idro sulla griglia 5000RPM

1. Ugello e dispositivo di regolazione di flusso (lancia)
Gli ugelli sono usati per aumentare l'energia cinetica dello scorrimento dell'acqua che colpirà le palette o le alette allegate al corridore.
La quantità di acqua che colpisce il secchio è controllata dalla lancia. Una lancia è montata dentro l'ugello per regolare il flusso dell'acqua che colpirà le lame del corridore. L'ugello che contiene la lancia è rappresentato sotto.
La lancia è l'ago conico nell'ugello. È azionata dal volante o automaticamente nella direzione assiale.
Quando la lancia è mossa indietro, la portata degli aumenti dell'acqua e quando la lancia è fatta avanzare, la portata delle diminuzioni dell'acqua.

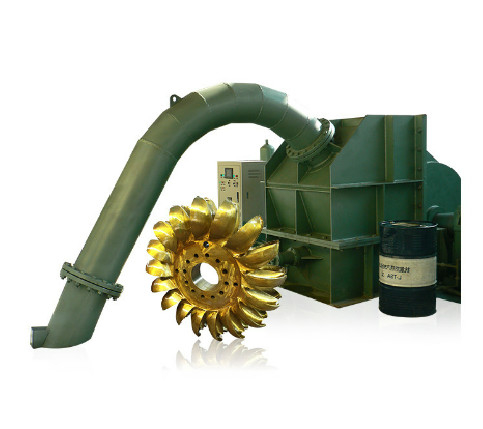

2. Ruota e secchio
Il corridore è la parte di rotazione della turbina. È un disco con una serie di secchi uniformemente spaziati riparati intorno alla sua periferia.
Il secchio è fatto da due ciotole emisferiche si è unito. Ogni secchio ha una parete fra le due ciotole emisferiche, chiamate un deviatore.
Il separatore spacca il getto di acqua che colpiscono il secchio in due parti uguali ed il getto di tiri dell'acqua fuori dall'orlo esterno del secchio.
Il secchio è progettato in tal modo che il flusso dell'acqua colpisce il secchio e devia 160 - 170 gradi.
Le lame delle turbine Pelton sono fatte di ghisa, di acciaio fuso, di bronzo o di acciaio inossidabile.

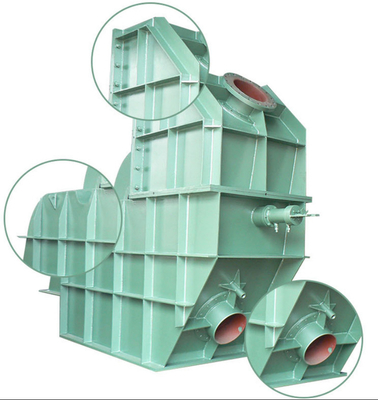

3. Intelaiatura
Tiene l'acqua dalla spruzzatura e dagli aiuti per vuotare l'acqua nella traccia. Inoltre funge da protezione nel caso di tutto l'incidente.
L'intelaiatura del idro-generatore di 1000kw Pelton è ghisa o piatto d'acciaio prefabbricato.
4. Getto rotto
Quando il flusso dell'acqua completamente è chiuso facendo avanzare la lancia, la quantità di acqua che colpisce il corridore diventa zero. Ma dovuto l'inerzia del corridore, il corridore continua a muoversi.
Per fermare il corridore nel più breve tempo possibile, un piccolo ugello è a condizione che dirige l'acqua nella parie posteriore della lama. Questo tipo di getto di acqua usato per fermare la ruota di turbina è chiamato un getto della rottura.

Specificazione

Otteniamo più di 100 macchine degli insiemi per il processo del produttore compreso la macchina della prova e della macchina utensile. Possiamo turbina di Francis del produttore, turbina Pelton, turbina di turgo, turbina Kaplan, generatore sincrono, regolatore di velocità, excitor senza spazzola, l'hardware idraulico ecc con la capacità del gruppo elettrogeno di generatore a turbina dell'unità sotto 20MW.
