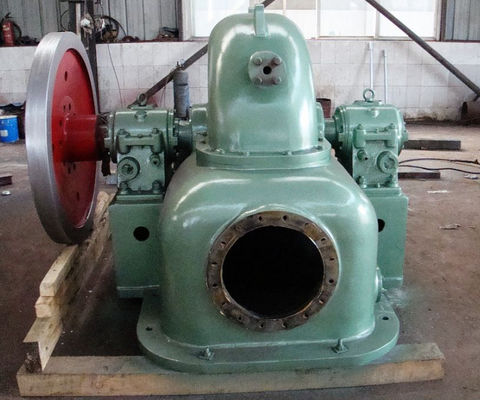

Turbina di Pelton verticale a ugello singolo
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wawushan |
| Certificazione: | ISO9001 |
| Numero di modello: | CJA-004 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 180 giorni wordking |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | mesi 1+unit+4 |
|
Informazioni dettagliate |
|||
| Corridore: | Acciaio inossidabile | banderuola guida: | Acciaio inossidabile |
|---|---|---|---|
| Ugello: | Separare | Disposizione: | Orizzontale |
| Efficienza: | 90,0% | diametro del corridore: | 0,5 m |
| Rotazione: | 1000 giri / min | Voltaggio: | 400v |
| Evidenziare: | turbina Pelton verticale del singolo ugello,Turbina Pelton verticale 1000RPM,Generatore a turbina dell'acqua del pelton 1000RPM |
||
Descrizione di prodotto

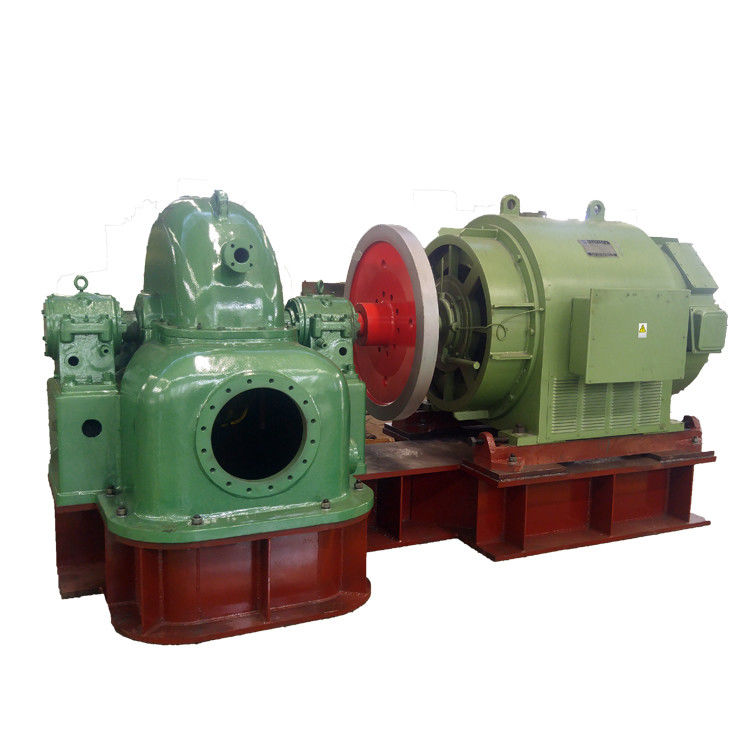

Generatore idroturbina Pelton verticale da 300 kW per micro centrali idroelettriche
Turbina Pelton Verticale a ugello singolo Micro Mini Piccola Acqua Francis Pelton Turgo Kaplan Turbina idroelettrica per
panoramica
Una turbina Pelton o Pelton wheel è un tipo di turbina usata frequentemente in impianti idroelettrici.
Quando viene utilizzato per generare elettricità, di solito c'è un serbatoio d'acqua situato ad una certa altezza sopra la turbina Pelton.L'acqua poi scorre attraverso il penstock a ugelli specializzati che introducono acqua pressurizzata alla turbina.Per prevenire irregolarità di pressione, il penstock è dotato di un serbatoio di surge che assorbe improvvise fluttuazioni d'acqua che potrebbero alterare la pressione.A differenza di altri tipi di turbine che sono turbine a reazioneQuesto significa semplicemente che invece di muoversi come risultato di una forza di reazione, l'acqua crea qualche impulso sulla turbina per farlo muovere.
1. Dispositivo di regolazione dell'aria e del flusso (lancia)
L'ugello viene utilizzato per aumentare l'energia cinetica dell'acqua che colpirà i secchi o le palette attaccate al corridore.

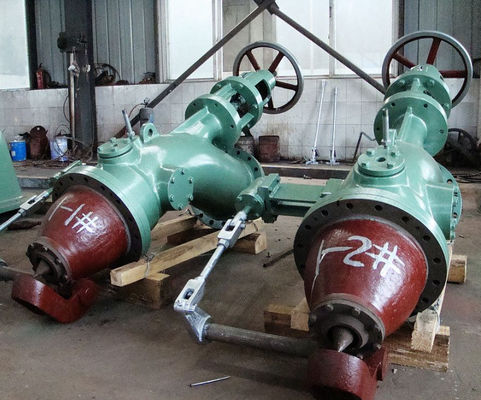

la quantità di acqua che colpisce i secchi viene controllata da una lancia.La lancia è installata all'interno dell'ugello e regola il flusso di acqua che colpisce le vele del corridoreUn ugello contenente una lancia è mostrato nella figura seguente.
La lancia è un ago conico presente nell'ugello, azionato da una ruota manuale o automaticamente in direzione assiale.
Quando la lancia si muove all'indietro la velocità di flusso dell'acqua aumenta e quando viene spinta in avanti la velocità di flusso dell'acqua diminuisce.
2Corridore e secchioni.
Il corridore con i secchi è illustrato nella figura qui sotto.
Il corridore è una parte rotante della turbina, un disco circolare sulla cui periferia sono fissati un certo numero di secchi uniformemente spaziati.
I secchi sono costituiti da due ciotole a forma di emisfera unite tra loro, e ogni ciotola ha una parete tra due ciotole a forma di emisfera chiamata splitter.
Lo splitter divide il getto d'acqua che colpisce i secchi in due parti uguali e il getto d'acqua esce al bordo esterno del secco.
I secchi sono progettati in modo tale che il getto d'acqua colpisca i secchi, deviati da 160° a 170°.
I secchi della turbina Pelton sono costituiti da ghisa, acciaio fuso, bronzo o acciaio inossidabile.
3Casco:
Il rivestimento esterno di questa turbina è chiamato involucro. La turbina Pelton con il rivestimento è mostrata nella figura che segue.
4Un jet di rottura.
Quando il getto d'acqua si chiude completamente spingendo la lancia in avanti la quantità di acqua che colpisce il corridore diventa zero.Ma ancora il corridore continua a muoversi a causa dell' inerzia del corridore.
Specificità
| Nome | Generatore idroturbina Pelton da 300 kW |
| Capo d'acqua | 100 metri |
| Diametro del corridore | 0.38m |
| Capacità | 300 kW |
| Frequenza | 50 Hz |
| Voltaggio del generatore | 400 V |
| Modello di layout | verticale |
| Materiale (le lame) | Acciaio inossidabile ZG0Cr13Ni4Mo |
| L' eccitazione. | Non spazzolato |
| Isolamento del generatore | F/F |
| Durata di vita | 50 anni |
Perche' ha scelto noi?
1- Più di 20 anni di esperienza nel settore, installazione e messa in servizio di oltre 150 apparecchiature ogni anno
2Fornire una proposta completa per la centrale idroelettrica dall'acqua al filo
3- esperienza di attuazione di progetti di centrali elettriche stranieri, quali Francia, Giappone, Stati Uniti, Sudafrica, Sri Lanka, Iran, Asia sudorientale
4- progettazione e fabbricazione di generatori idroelettrici a tensione 400 V,6.3KV. di potenza superiore a 1000kw con 400V
Domande frequenti
1Lei è una società commerciale o una fabbrica?
Siamo un produttore di generatori di turbine idroelettriche con oltre 20 anni di esperienza, la nostra fabbrica è nel Sichuan ci vorranno 2 ore di guida dopo aver raggiunto l'aeroporto di Shuangliu,Fai una visita alla nostra fabbrica per saperne di più su di noi..
2Che tipo di turbina idrica dovrei scegliere?
Abbiamo bisogno di conoscere la testa dell'acqua, la portata, il livello di tensione, la frequenza, on-grid o off-grid funzionamento, livello di automazione da voi per lavorare la soluzione
3: Puoi fare l'EPC per la centrale idroelettrica?
Sì, possiamo progettare, produrre e installare le attrezzature, invieremo tecnici e lavoratori per installare le attrezzature.
