4MW Micro Mini Piccola Acqua Francis Pelton Turgo Kaplan Turbina idro idroelettrica Magnete permanente Generatore alter
Dettagli:
| Luogo di origine: | La Cina |
| Marca: | Wawushan |
| Certificazione: | ISO9001 |
| Numero di modello: | HLA-005 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiable |
| Imballaggi particolari: | compensato |
| Tempi di consegna: | 180 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | mesi 1+unit+4 |
|
Informazioni dettagliate |
|||
| Nome del prodotto: | 4.5MW Francis Hydro Turbine Generator | Materiale del corridore: | Acciaio inossidabile |
|---|---|---|---|
| Modello della disposizione: | Orizzontale | banderuola guida: | Acciaio inossidabile |
| diametro del corridore: | 1.5m | Efficienza: | 900,9% |
| testa dell'acqua: | 86m | Misuratore di portata: | 6.67m3 |
| Evidenziare: | 4.5MW Francis Hydro Turbine Generator,Francis Hydro Turbine Generator orizzontale,Micro turbina Francis 4.5MW |
||
Descrizione di prodotto

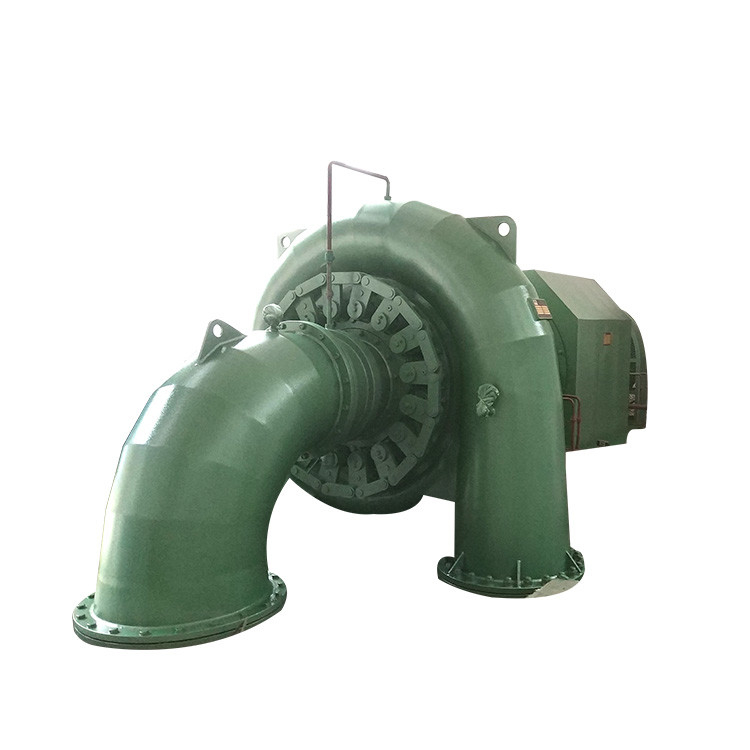

4.5MW Francis Hydro Turbine Generator per la centrale idroelettrica
Visualizzazione
Il Fr.La turbina ancis riempie un grande divario tra la Pelton e la Kaplan ed è ampiamente utilizzata.La loro potenza di uscita può essere calcolata dalla testa d'acqua e dalla portata e in genere varia da 10 a più di 700 megawattUno dei vantaggi distintivi della turbina Francis rispetto ad altre turbine ad acqua è che può essere utilizzata anche come pompa d'acqua, il che la rende ideale per i sistemi di stoccaggio a pompaggio.
1Acqua ine parte
La parte di ingresso dell'acqua è costituita da una valvola, utilizzata per chiudere l'unità in acqua statica quando è necessario fermarla.viene utilizzato anche per chiudere l'unità e tagliare il flusso d'acqua nell'acqua dinamica quando l'unità è in emergenzaE il distributore della turbina si è rotto.
2- Cassa a spirale.
La cassa a spirale è una parte di saldatura, dotata di una paletta guida fissa.Cassa a spirale deve rendere l'acqua diventare numero di vortice di flusso d'acqua e guida l'acqua a fluire regolarmente in apparecchiatura guida vane e corridore lungo la circonferenzaÈ dotato di una valvola di sollevamento dell'aria sulla parte superiore della cassa a spirale per scaricare l'aria quando si riempie inizialmente l'acqua.
3Distribuzione della turbina
Esso è costituito da una paletta guida, una leva di paletta guida, un manico dell'albero, un coperchio anteriore, un coperchio posteriore, ecc.Può formare o modificare il numero di vortici di flusso d'acqua per regolare la scarica della turbina in base alla variazione del caricoL'anello di controllo è saldato da una piastra di acciaio nel suo complesso.La linea di guida circolare e la piastra di cablaggio con prestazioni lubrificanti sono posizionate sulla superficie inferiore dell'anello di controlloL'anello di controllo ha una resistenza e una rigidità sufficienti, non si verificherà una flessione eccessiva a causa di uno sforzo squilibrato del servomotore.In caso di guasto del servomotore, il contrappeso chiuderà la vela guida per effetto della gravità.
4Corridore.
Il corridore è il cuore della turbina per trasformare l'energia dell'acqua in energia meccanica.La fascia e la lama sono in acciaio inossidabile ZG06Cr13Ni4Mo, che ha prestazioni perfette di anticavitazione.Il corridore è sottoposto a una prova di equilibrio statico dopo la lavorazione.
5. Assemblaggio di tubi a bocchetta
L'assemblaggio del tubo di trasmissione è costituito da gomito del tubo di trasmissione e cono del tubo di trasmissione, guida il flusso d'acqua verso il corso inferiore, sfrutta l'energia potenziale del flusso d'acqua all'altezza di aspirazione,riciclare l'energia cinetica principale del flusso all'uscita del corridore mediante la sua diffusione- tutte le flange di collegamento devono essere sigillate, la profondità di immersione del tubo di aspirazione non deve essere inferiore a 30 cm per evitare che l'aria entri nel tubo di aspirazione.
6. manometro e manometro a vuoto
Il manometro è posizionato su una cassa a spirale per osservare la pressione nella cassa a spirale.
Il manometro di vuoto è posizionato sul gomito del tubo per osservare il grado di vuoto; sul manometro di pressione e sul manometro di vuoto devono essere installate valvole per chiudere e aprire il tubo.
Specificità
| Nome | Generatore a turbina ad acqua da 1200 kW |
| Capo d'acqua | 67m o su misura |
| Diametro del corridore | 2.28m |
| Capacità | 800 kW |
| Frequenza | 50 Hz |
| Voltaggio del generatore | 400 V |
| Modello di layout | Orizzontale |
| Materiale (le lame) | Acciaio inossidabile ZG0Cr13Ni4Mo |
| L' eccitazione. | Non spazzolato |
| Isolamento del generatore | F/F |
| Durata di vita | 50 anni |
Perche' ha scelto noi?
1- Più di 20 anni di esperienza nel settore, installazione e messa in servizio di oltre 150 apparecchiature ogni anno
2Fornire una proposta completa per la centrale idroelettrica dall'acqua al filo
3- esperienza di realizzazione di progetti di centrali elettriche stranieri quali Francia, Giappone, Stati Uniti, Sudafrica, Sri Lanka, Iran, Asia sudorientale
4- progettazione e fabbricazione di generatori idroelettrici a tensione 400 V,6.3KV. di potenza superiore a 1000kw con 400V
Domande frequenti
1Lei è una società commerciale o una fabbrica?
Siamo un produttore di generatori idroelettrici con oltre 20 anni di esperienza, la nostra fabbrica si trova nel Sichuan ci vorranno 2 ore di guida dopo aver raggiunto l'aeroporto di Shuangliu,Fai una visita alla nostra fabbrica per saperne di più su di noi..
2Che tipo di turbina idrica dovrei scegliere?
Abbiamo bisogno di conoscere la testa dell'acqua, la portata, il livello di tensione, la frequenza, on-grid o off-grid funzionamento, livello di automazione da voi per lavorare la soluzione
3: Puoi fare l'EPC per la centrale idroelettrica?
Sì, possiamo progettare, produrre e installare le attrezzature, invieremo tecnici e lavoratori per installare le attrezzature.
