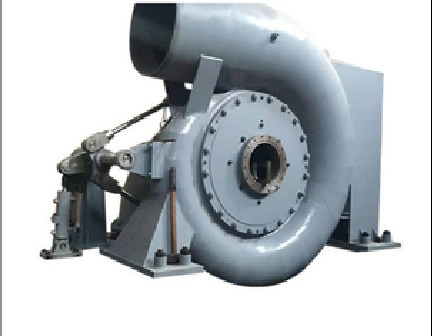

Generatore idroelettrico a turbina Francis ad albero verticale con diametro del rotore di 1,2 m e capacità di 1500 kW

Il sistema di ingresso dell'acqua comprende tubi di collegamento, valvole di ingresso della turbina e giunti di dilatazione. La valvola di ingresso della turbina consente l'arresto in condizioni di acqua ferma e fornisce la capacità di arresto di emergenza in caso di guasto del distributore della turbina. I giunti di dilatazione compensano gli errori di installazione e facilitano la manutenzione. Una valvola di scarico è posizionata sul fondo, con tubi di collegamento saldati alle tubazioni dell'impianto di generazione in loco.

La voluta saldata contiene alette fisse e dirige il flusso d'acqua nel dispositivo a palette e nel rotore con le corrette caratteristiche di vortice. Una valvola di sfiato montata in alto rilascia l'aria durante il riempimento iniziale dell'acqua.

Composto da alette direttrici, aste delle alette direttrici, manicotti dell'albero e coperchi, questo gruppo regola il flusso d'acqua in base alle variazioni di carico e consente arresti normali ed emergenziali. Le 16 alette direttrici lavorate con precisione sono dotate di capacità di coppia idraulica e tendenza alla chiusura automatica. Realizzate in acciaio ZG230-450, garantiscono un contatto completo in posizione chiusa per ridurre al minimo le perdite.

Come componente principale della turbina, il rotore converte l'energia dell'acqua in energia meccanica. Questa unità saldata integralmente utilizza acciaio inossidabile ZG0Cr13Ni4Mo per un'eccellente resistenza alla cavitazione e alla corrosione. Il design include 16 fori di riduzione della pressione e viene sottoposto a test completi secondo gli standard ASME.

Costruito con albero principale e volano in acciaio al carbonio 45#, questo design a quattro fulcri garantisce un funzionamento stabile. Il volano a disco stabilizza durante le regolazioni, con collegamenti a chiavetta piatta che garantiscono l'intercambiabilità.

È dotato di un set di guarnizioni con materiale PTFE rinforzato per la resistenza all'attrito e alla corrosione. Il manicotto dell'albero in acciaio inossidabile e il design accessibile semplificano l'osservazione e la manutenzione.

Composto da tubo di diffusione, gomito e sezioni coniche, questo gruppo dirige il flusso d'acqua a valle recuperando l'energia cinetica. L'ammissione naturale dell'aria garantisce un funzionamento stabile durante le aperture parziali delle alette direttrici.

Include servomotore, forcella e perni auricolari che regolano l'apertura delle alette direttrici attraverso l'anello di controllo in base alle variazioni di carico.

Il manometro sulla cassa a spirale monitora la pressione interna, mentre il vacuometro sul tubo di diffusione tiene traccia dei livelli di vuoto dell'acqua di scarico, entrambi con rubinetti controllabili.

Due freni a pistone pneumatici funzionano a una pressione di 0,5-0,7 MPa. Il sistema applica la forza frenante al volano quando la velocità dell'unità scende al di sotto del 30% della velocità nominale.
