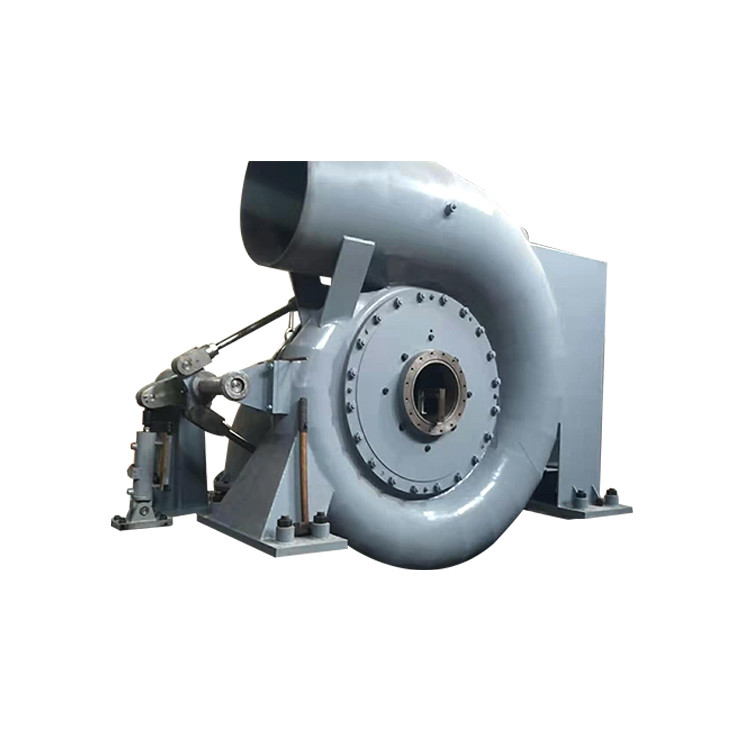

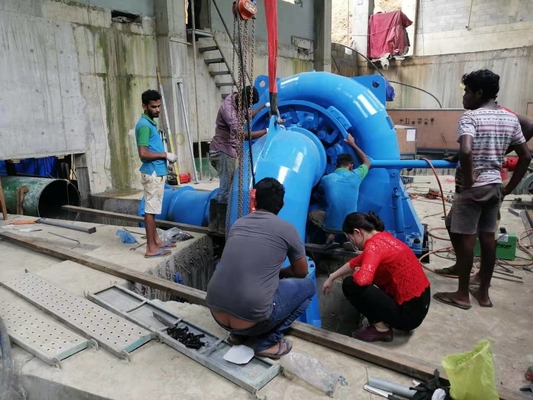

corridore Francis Hydro Turbine 1500kw Francis Turbine verticale di 1.2m

turbina 1500kwHydraulic per l'idro centrale elettrica

Panoramica

1. Parti della presa di acqua

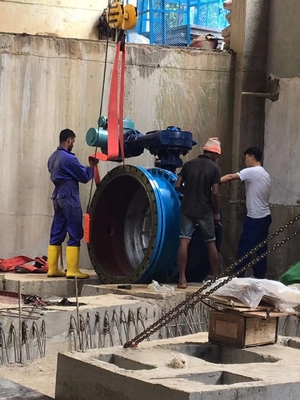

Le parti della presa di acqua consistono del tubo di collegamento, della valvola di ammissione della turbina e del giunto di dilatazione. La valvola di ammissione della turbina è utilizzata per chiudere l'unità in acqua statica quando la fermata di bisogno, inoltre è usata per chiudere l'unità e per tagliare lo scorrimento dell'acqua in acqua dinamica quando l'unità è in caso d'emergenza e distributore commerciale della turbina riparte. Il giunto di dilatazione è usato per compensare l'errore dell'installazione e per aiutare manutenzione. La valvola di drenaggio dell'acqua è situata sul fondo. Un'estremità del tubo di collegamento è collegata con la valvola di ammissione della turbina; un'altra estremità è collegata con il tubo della centrale elettrica (saldata al sito).

2. Caso a spirale

Il caso a spirale sta saldando la parte, fornita di pala di guida fissa in. Il caso a spirale farà l'acqua trasformarsi in in numero del turbinio dell'acqua della guida e dello scorrimento dell'acqua da scorrere regolarmente nell'apparecchiatura e nel corridore della pala di guida lungo la circonferenza. È fornito di un'aria per alleviare la valvola sulla cima del caso a spirale all'aria di scarico quando riempie l'acqua inizialmente.

3. Distributore commerciale della turbina

Consiste della pala di guida, della leva della pala di guida, della manica dell'asse, della copertina, della copertura posteriore, ecc. Può formare o cambiare il numero dei turbinii dello scorrimento dell'acqua per regolare lo scarico della turbina secondo la variazione del carico. Inoltre è usato all'arresto di emergenza e di normale. La forma, le dimensioni, la quantità e la posizione delle 16 pale di guida è simili alla turbina di modello accettata, si assicureranno che lo scorrimento dell'acqua non causi la vibrazione durante il funzionamento. Il diametro di spaziatura del cerchio della pala di guida è di 860 millimetri. La pala di guida ha la prestazione idraulica di coppia di torsione della tendenza di auto-fine all'interno della gamma dall'apertura completa avvicinarsi all'apertura a vuoto. L'apertura massima della pala di guida avrà determinato margine. Il blocchetto di arresto è fornito per ogni pala di guida, la pala di guida può essere controllata per oscillare con determinata gamma e non colpirà con altre pale di guida quando la spina di sicurezza è rotta ed il dispositivo di attrito fra la pala di guida e la leva della pala di guida è fuori servizio. La pala di guida è fatta di ZG230-450, essi sarà intercambiabile. Ogni pala di guida è lavorata precisamente; la linea di contatto di pale di guida adiacenti sarà finita per assicurare il contatto perfetto di tutte le pale di guida nell'ambito dello stato di chiusura per ridurre la perdita dell'acqua. I cuscinetti per l'asse della pala di guida e l'asse del distributore commerciale sono cuscinetti di scivolamento auto-lubrificati; la scarpa sopportante adotta il materiale complesso posteriore d'acciaio. Copertura e bullone di estremità della leva della pala di guida di uso per regolare e tenere la posizione di ogni pala di guida alla copertina ed alla copertura posteriore. Il sigillamento è situato sull'asse della pala di guida superiore per tagliare il flusso. L'anello di controllo è fatto da acciaio fuso complessivamente. Il piatto fissante circolare è situato sulla circonferenza esterna dell'anello di controllo. L'anello di controllo ha abbastanza forza e la rigidità, non accadrà eccessivo piegamento dovuto squilibrare lo sforzo del servomotore.

4. Corridore

Il corridore è il cuore della turbina; può trasferire l'energia di acqua ad energia del meccanico. Il corridore è saldato complessivamente, corona, la banda e la lama è fatta di acciaio inossidabile ZG0Cr13Ni4Mo che ha prestazione perfetta della anti-cavitazione, anticorrosivo e saldabile. La corona e la banda adotta il tipo sigillamento di lacuna per ridurre la perdita dell'acqua. La forma di ogni lama del corridore sarà lavorata secondo GB/T standard 10969" specifiche per le componenti del passaggio dell'acqua delle turbine idrauliche». Il corridore è saldato e trattato termicamente secondo la specificazione speciale salvo ispezione non distruttiva secondo la norma di ASME. Il corridore è conforme ad equilibrio statico che prova dopo avere lavorato. Sedici fori φ22 sono individuati sulla corona del corridore per ridurre la pressione applicata sul corridore dall'acqua.

5. Parte dell'albero primario

Consiste dell'albero primario, del volano, ecc. Questo tipo di unità generatrice di forza motrice idraulica adotta una costruzione di quattro fulcri. L'albero primario è fatto dell'acciaio della costruzione del carbonio di qualità 45#. Il passeggero fuso a disco del volano stabilizza l'unità quando regola. Colleghi l'albero primario ed il corridore dalla chiave piana per soddisfare l'intercambiabile. Colleghi la turbina ed il generatore dall'accoppiatore della molla per installazione facile.

6. Sigillamento di servizio dell'albero primario

Il sigillamento di servizio dell'albero primario sta imballando l'insieme, situato sul passaggio dell'albero primario attraverso la copertina. Il sigillamento di servizio è vicino, antifrizione, semplice, facile da osservare, manutenzione e sostituire. La manica dell'asse di acciaio inossidabile è individuata dove l'albero primario che contatta con l'imballaggio. L'imballaggio è fatto di PTFE di rinforzo, antifrizione, anticorrosivo.

7. Assemblea di tubo del progetto

L'assemblea di tubo del progetto consiste di diffondere il tubo, gomito del tubo di progetto ed il cono del tubo di progetto, guida lo scorrimento dell'acqua nella corrente più bassa, usa l'energia potenziale dello scorrimento dell'acqua ad altezza di aspirazione, ricicla l'energia cinetica principale del flusso allo sbocco del corridore tramite la sua diffusione. Tutta la flangia di collegamento sarà sigillata, profondità immersa del tubo di progetto non sarà meno di 40cm per impedire l'aria che prendpartee al tubo di progetto. Dispositivo di ammissione dell'aria: L'aria naturale è riempita per abbassarsi del corridore attraverso la cima di diffusione del tubo per accertarsi del funzionamento costante della turbina quando la pala di guida nell'ambito dell'apertura parziale.

8. Assemblea del servomotore

Consiste del perno del servomotore, della forcella e dell'orecchio.

Il governatore regola l'apertura della pala di guida attraverso il servomotore, la forcella, il perno dell'orecchio e l'anello di controllo secondo il cambiamento del carico.

9. Manometro e vacuometro

Il manometro è situato sull'argomento a spirale per l'osservazione della pressione in caso a spirale. Il vacuometro è situato sulla diffusione del tubo per l'osservazione del grado di vuoto dell'acqua del tailrace. I galli saranno forniti sul manometro e sulla conduttura del vacuometro per la fine ed aprire la conduttura.

10. Dispositivo di frenatura

Adotta 2 freni tipo pistone pneumatici, pressione di servizio è 0.5~0.7 MPa.

Adotti il principio pneumatico per il freno. Fornisca la fonte di pressione tramite il tubo d'acciaio senza cuciture al freno, spinga il piatto del freno per sfregare il volano per fermare l'unità. Nel caso ci sia fuga di aria durante il funzionamento, adotti il metodo appropriato per risolverlo, come per stringere il dado sciolto dalla chiave o per sostituire il materiale di sigillamento. Il colpo del pistone è 25mm. Adopt che frena soltanto quando gocce di velocità dell'unità inferiore a 30% di velocità stimata!

Specificazione

Perché scelgaci?

1. Più di 20 anni di esperienza dell'industria, installano l'incarico più di dell'attrezzatura 150 ogni anno

2. Fornisca la proposta completa per l'idro centrale elettrica dall'acqua per fissare

3. Esperienza straniera abbondante di implementazione di progetto della centrale elettrica quale la Francia, Giappone, U.S.A., Sudafrica, Sri Lanka, Iran, Sud-est asiatico

4. Progettazione e fabbricazione di idro generatore di corrente con tensione 400V, 6.3KV. la capacità supera 1000kw con 400V
