Qualità Alta efficienza 90%-95% Francis Hydro Turbine con testa d'acqua da 20 a 300 m e progettazione di potenza da 50 kW a 20 MW Fabbrica
<
Qualità Alta efficienza 90%-95% Francis Hydro Turbine con testa d'acqua da 20 a 300 m e progettazione di potenza da 50 kW a 20 MW Fabbrica
>

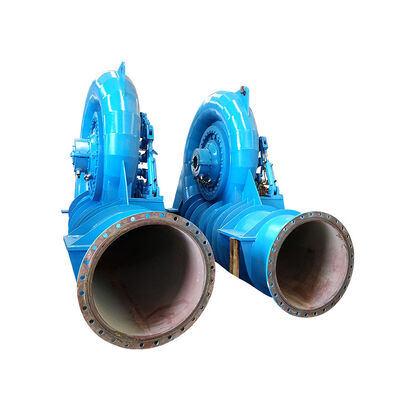

Alta efficienza 90%-95% Francis Hydro Turbine con testa d'acqua da 20 a 300 m e progettazione di potenza da 50 kW a 20 MW

Alta efficienza 90%-95% Francis Hydro Turbine con testa d'acqua da 20 a 300 m e progettazione di potenza da 50 kW a 20 MW
Turbina a turbina - Generatore idroelettrico di piccole dimensioni La turbina Turgo è stata progettata specificamente per centrali elettriche che operano in condizioni di alta pressione e basso flusso.poi esce dall'ugello ad alta velocità per colpire le lame del corridoreDopo aver attraversato il ...
Luogo di origine:Cina
Marchio:WaWuShan
Certificazione:ISO
Numero di modello:SFW-200KW (2000KW)
Quantità minima di ordine:1
Prezzo:200000
Attributi personalizzati del prodotto
Evidenziare

Turbina idroelettrica Francis da 50kW con efficienza del 95%

,

Turbina idroelettrica Francis da 20MW 6300V

,

Turbina idroelettrica Francis 400V ad alta efficienza

Modello n.:
ZDJJP-184
Tipo di uscita:
AC di terza fase
Supporto cuscinetto:
Tipo di ombrello
Numero del cuscinetto:
1
Efficienza:
90%-95%
Voltaggio:
400V-6300V
Frequenza:
20Hz, 60Hz
Tipo di turbina:
Francis, Turgo, Kaplan, Pelton
Progettazione di potenza:
50 kW-20 MW
testa dell'acqua:
Da 20 a 300 metri
Durata:
30 anni
Capacità produttiva:
200 serie all'anno
Angolo della lama del corridore:
45°
Guida angolo di pale:
35 °
Angolo di rotazione della lama:
30 °
Materiale:
Rame
Descrizione del prodotto
Turbina a turbina - Generatore idroelettrico di piccole dimensioni
La turbina Turgo è stata progettata specificamente per centrali elettriche che operano in condizioni di alta pressione e basso flusso.poi esce dall'ugello ad alta velocità per colpire le lame del corridoreDopo aver attraversato il corridoio, l'acqua viene scaricata nel serbatoio delle acque di scarico e nel canale a valle.
Questa turbina a getto inclinato è progettata per piccole centrali idroelettriche con teste d'acqua che vanno da 20 a 200 metri, guidando efficacemente i generatori idrogeni per produrre energia elettrica.Disponibile sia in configurazione verticale che orizzontale, è dotato di strutture a guscio di cuscinetto con opzioni di regolazione della velocità automatica, manuale ed elettrica.
Caratteristiche tecniche del progetto
La turbina Turgo è dotata di un asse inclinato della lama del corridore, creando un flusso d'acqua inclinato verso l'asse dell'unità.Il volute inclinato saldato si collega a un anello di sedile saldato con dodici puntini inclinati a 35° verso orizzontale.
Il meccanismo dell'acqua di guida inclinato a 45° comprende 24 pale di guida, componenti di trasmissione, coperchio superiore della turbina e anello inferiore.Le pale guida sono dotate di struttura a doppio supporto con profili aerei simmetrici e cuscinetti in legno lubrificati dall'acqua corrente, con sigilli di gomma che impediscono le perdite.
La camera del corridore è saldata con precisione da piastre in acciaio inossidabile forgiate a pressatura con superfici interne finite.Dieci lame in acciaio inossidabile, fondute ad angolo di 45° rispetto all'albero principale, sono controllate da un sistema di relè di raschiatura, che consente una rotazione della lama di 30°.
Il volute inclinato e l'anello del sedile creano un percorso di flusso diretto verso il tubo di trasmissione, migliorando l'efficienza della turbina riducendo al contempo l'impronta complessiva dell'unità.
100kw Turgo Turbine Generator for high head small hydroelectric power applications
Vantaggi della turbina turbo
  • Alta efficienza:Converte l'energia cinetica del flusso d'acqua in energia meccanica per la generazione di elettricità, offrendo un ritorno economico a lungo termine e un'elevata redditività.
  • Basso costo:I costi di costruzione sono inferiori a quelli dell'energia idroelettrica tradizionale a causa della progettazione semplificata delle attrezzature, della facilità di produzione e della riduzione dei requisiti di manutenzione.
  • Ottima adattabilità:Offre una scelta flessibile del luogo di installazione e una dimensione scalabile delle apparecchiature per soddisfare le diverse esigenze regionali e le richieste di energia elettrica.
Capacità di produzione
Capacità di produzione Dettagli
Linee di produzione 6
Macchine di produzione 40
Controllo della qualità Norme
Tracciabilità delle materie prime - Sì, sì.
Controllo della qualità su tutte le linee di produzione - Sì, sì.
Metodo di ispezione del prodotto Ispezione di tutti i prodotti
Ispettori QA/QC 4
Sfondo commerciale Distribuzione
Principali mercati Mercato interno (88%), Asia sudorientale (9%), Asia meridionale (2%)
Principali tipi di clienti Venditore al dettaglio, ingegnere, fabbricante
Capacità di ricerca e sviluppo Innovazione
Opzioni di personalizzazione Processo di campionamento, elaborazione grafica, personalizzato su richiesta
Ingegneri di ricerca e sviluppo 6
Nuovi prodotti lanciati (anno scorso) 15
Livelli di istruzione degli ingegneri R & S 5 laureati, 1 università
